Настройка IP адреса DHD

Указанными способами определяются IP адреса портов LAN и Ravenna при подключении к соответствующим портам.

1. IP адрес нового пульта DHD по MAC адресу:

IP адрес DHD определяется через MAC указанный на модуле. MAC указан не полностью.

MAC адрес нужно преобразовать HEX-DEC и получим 3 и 4 октеты IP адреса xxx и yyy соответственно.

10.5.xxx.yyy

HEX-DEC

Например:

Вычисляем IP из MAC адреса, который указан на Core, например 05:36:ab = xx.5.54.171 (реальный полный адрес - 10.5.54.171).
По факту, нужно переводить только 2 последние цифры 36:ab (HEX) = 54.171 (DEC). Первые две цифры у всех пультов всегда 10.5.х.х

2. IP адрес нового пульта в Toolbox:

Назначить для сетевой карты компьютера, через которую будет подключен необходимый ethernet интерфейс пульта DHD, IP адрес вида : 10.5.x.x MASK 255.255.0.0

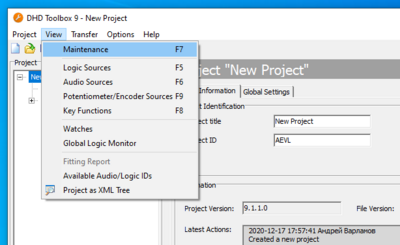

  1. Открыть DHDCS (В Toolbox - меню View->Maintenance или F7)


  1. В меню DHDCS открыть Settings -> Preferences..


  1. Указать используемый Network interface:


Подключенное устройство должно появиться в списке доступных устройств, его IP адрес виден в столбце IP-Address. Если не появился, в меню DHDCS открыть Device -> Network Config, подождать несколько секунд.



3. Получение IP адреса с помощью PTP Track Hound.

ptpTrackHoundSetup_64.exe

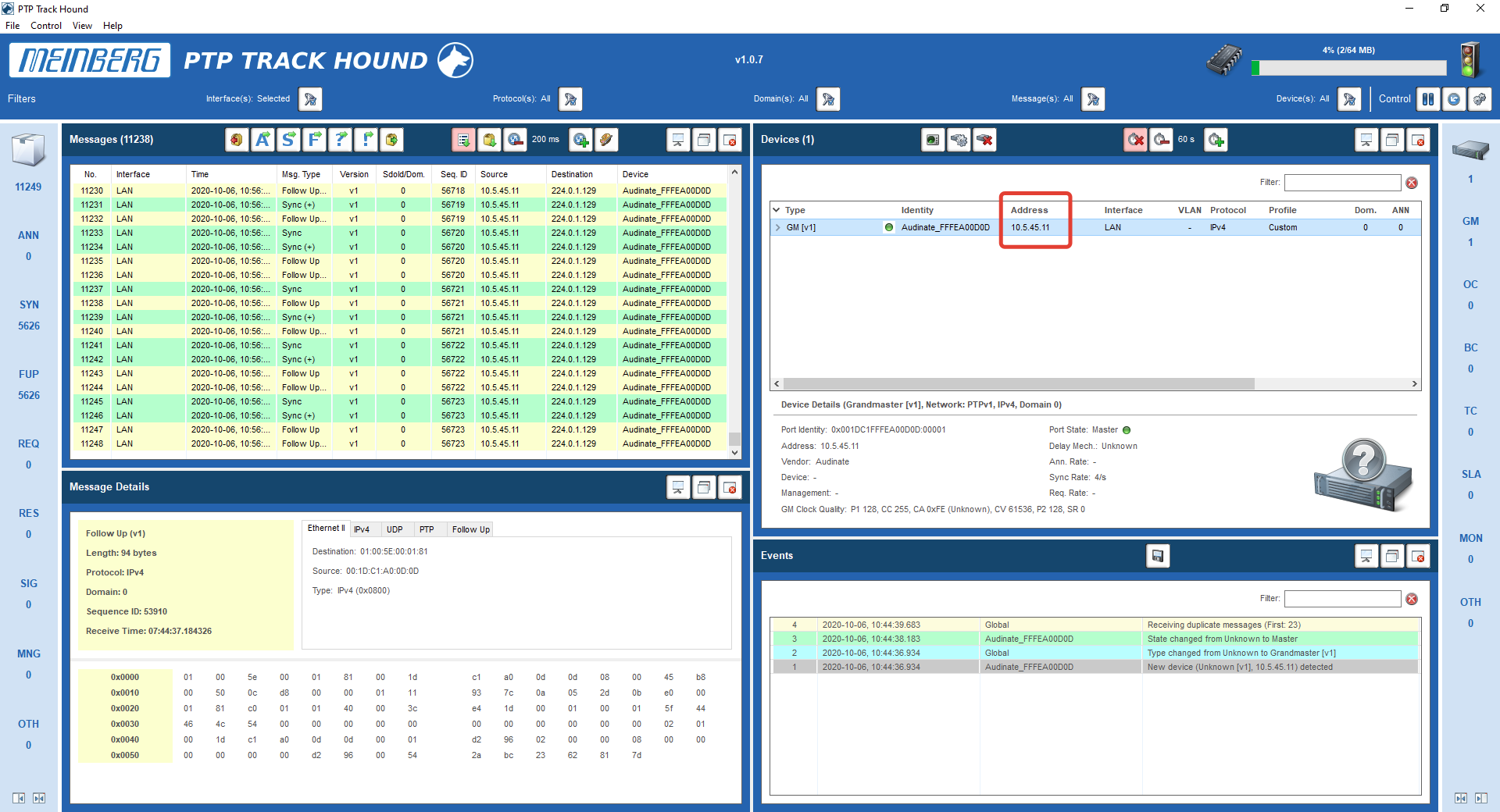

ПО мониторинга PTP трафика PTP Track Hound позволяет отслеживать трафик PTP и его источники в сети. Независимо от настроек сетевой карты компьютера она показывает IP адрес источника синхронизации. Это удобно при инсталляции DHD для определения IP адреса Ethernet адаптера (Dante) и Ravenna адаптера.

  1. Установить программу (скачивание с сайта с указанием e-mail )
  2. Подключиться к необходимому адаптеру DHD
  3. Запустить от имени администратора
  4. Увидеть IP адрес



4. Смена IP адреса

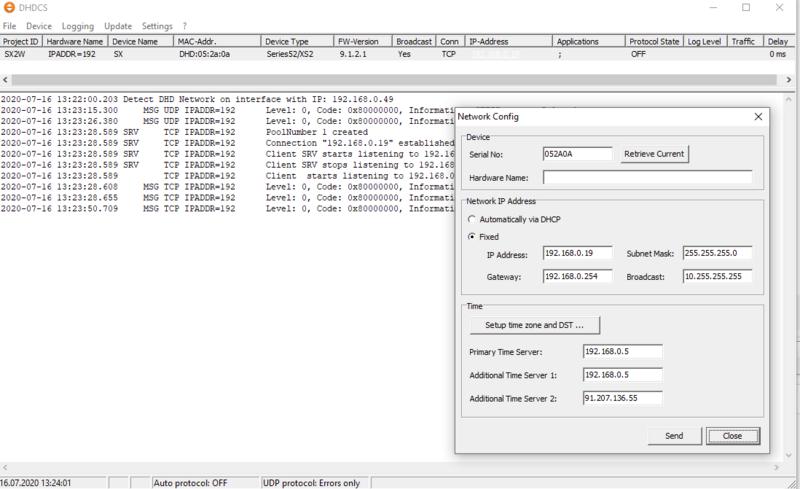

Запустить Toolbox9 и нажать клавишу F7 для открытия утилиты DHDCS. Список доступных для управления пультов отобразится в верхней части окна. Кликнуть по строке с пультом, IP адрес которого надо изменить. В меню выбрать Device/Network config... В открывшемся окне задать необходимые значения


Нажать кнопку Send
