AoIP кодек Dante ТР-122М (Модуль Brooklyn 3)¶
Внимание!
Работа с сетью Dante в блоках ТР-122 и ТР-122М осуществляется с помощью модуля Dante Brooklyn.
В блоках ТР-122 и ТР-122М могут быть установлены модули Dante Brooklyn двух версий, 2 и 3. Прошивки этих модулей не совместимы. Программы для прошивки этих модулей так же видят только свой тип модуля.
Узнать тип модуля можно в ПО Dante Controller - Device View вкладка Status, строка Dante Model: Brooklyn II или Brooklyn 3
Так же модель модуля можно узнать по маркировке на модуле.

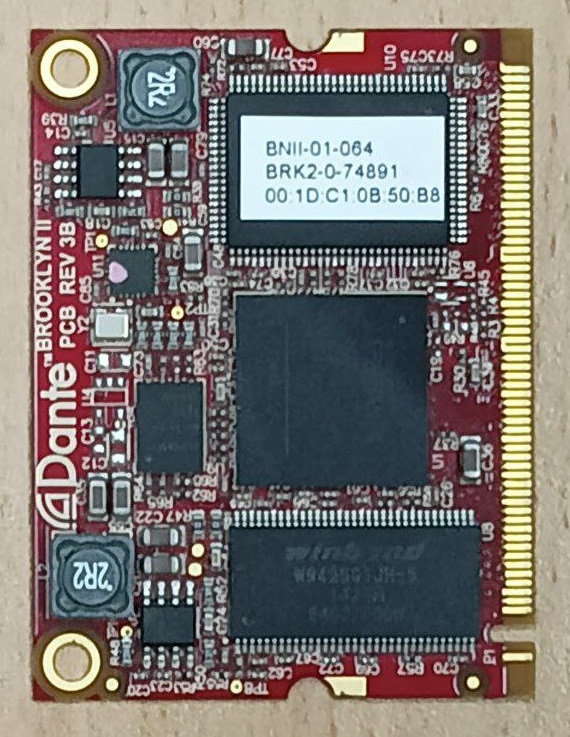

Внешний вид модуля Brooklyn II
Символы BNII в первой строке указывают на модель модуля. Третья строка это MAC адрес модуля
Обновление прошивки модуля Brooklyn II производится по инструкции на странице AoIP кодек Dante ТР-122 и ТР-122М (Модуль Brooklyn 2)

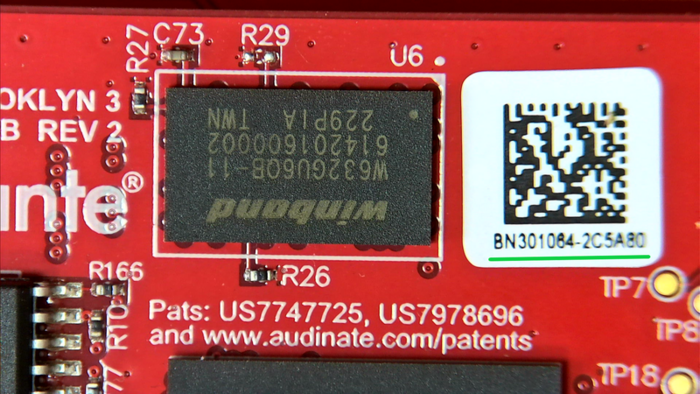

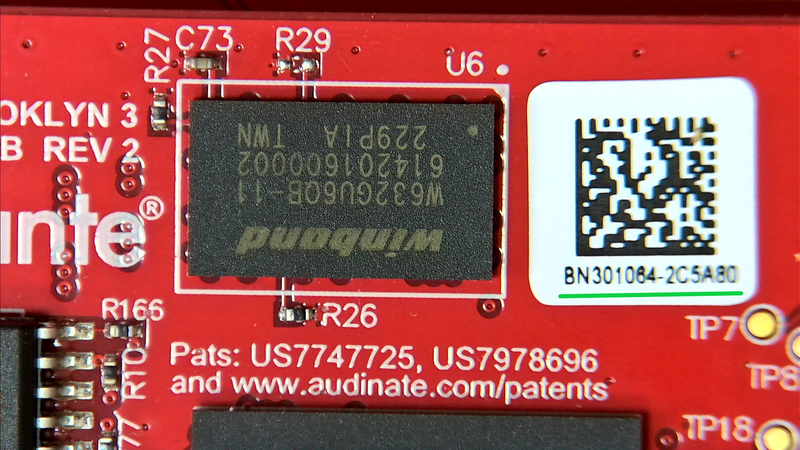

Этикетка модуля Brooklyn 3
Символы BN3 указывают на модель модуля.
Модули Brooklyn 3 поставлялись в двух вариантах количества каналов. Первая группа цифр кончается на 32 или 64 - это количество каналов модуля. От этого зависит подходящая прошивка
Внимание! В Device View вкладка Status не показывается количество каналов модуля. Поэтому рекомендуется снять верхнюю крышку блока ТР-122М и проверить маркировку на этикетке.
Вторая группа символов это часть MAC адреса модуля.
Обновление прошивки модуля Brooklyn 3 производится по инструкции на этой странице
Dante Controller¶
Настройка и конфигурирование блока производится с помощью программы Dante Controller.
Прошивка модулей Brooklyn 3 производится с помощью ПО Dante Updater, которое является частью Dante Controller
Скачать Dante Controller можно по ссылке DanteController-4.15.0.10_windows.exe
В некоторых версиях ПО прошивка модулей может не работать. Для обновления прошивки в блоках Тракт рекомендуется проверенная версия 4.15.0.10
Модули ТР-122¶
Базовый блок ТР-122М может опционально устанавливаться различные модули аналоговых и AES входов/выходов.
Все возможные комбинации установленных модулей и файлы прошивки для них представлены в таблице:
| Установленные модули | Файлы прошивки | Количество выходов* | Количество входов* | ||
|
Аналог |
AES** |
Аналог |
AES | ||
| ТР-122 без модулей | 4 | 4 | - | - | |
| ТР-122 с модулем ТР-122-1 | 4 | 4 | 4 | - | |
|
ТР-122 с модулем ТР-122-2 |
4 | 4 | - | 4 | |
|
ТР-122 с модулем ТР-122-3 |
TR-122M_OUT-6A-4D_IN-1A_BN3x32.dnt | 6 | 4 | 1 | - |
|
ТР-122 с модулем ТР-122-4 |
4 | 8 | - | - | |
|
ТР-122 с модулями ТР-122-1 + ТР-122-4 |
TR-122M_OUT-4A-8D_IN-4A_BN3x32.dnt | 4 | 8 | 4 | - |
|
ТР-122 с модулями ТР-122-2 + ТР-122-4 |
TR-122M_OUT-4A-8D_IN-4D_BN3x32.dnt | 4 | 8 | - | 4 |
|
ТР-122 с модулями ТР-122-3 + ТР-122-4 |
TR-122M_OUT-6A-8D_IN-1A_BN3x32.dnt | 6 | 8 | 1 | - |
* Количество входов и выходов указано в стерео!
** Цифровые выходы дублируют аналоговые.
Dante Firmware¶
Для блоков ТР-122М с модулем Brooklyn версии 3
Подходящую прошивку можно скачать из таблице выше.
В названии версии прошивки количество каналов указывается в стерео по следующей схеме:
- Пример названия TR-122M_OUT-6A-4D_IN-1A
- OUT - количество выходных каналов
- 6A - количество стерео каналов для аналоговых выходов
- 4D - количество стерео каналов для выходов AES
- IN - количество входных каналов
- 1A - количество стерео каналов для аналоговых входов
- OUT - количество выходных каналов
Обновление прошивки¶
Для обновления прошивки модуля Dante Brooklyn 3 необходимо выполнить следующие действия:
- Скачать из таблицы выше прошивку подходящую под тип Dante Brooklyn и конфигурацию блока ТР-122М
- Подключить блок ТР-122М и компьютер к сети Dante
рекомендуется подключение через гигабитный коммутатор - Подать питание на блок ТР-122М. Дождаться окончания загрузки блока.
- При обновлении прошивки использование статического IP адреса для блока ТР-122М и для сетевой карты компьютера не рекомендуются. Модуль Brooklyn может быть не виден в ПО Dante Updater

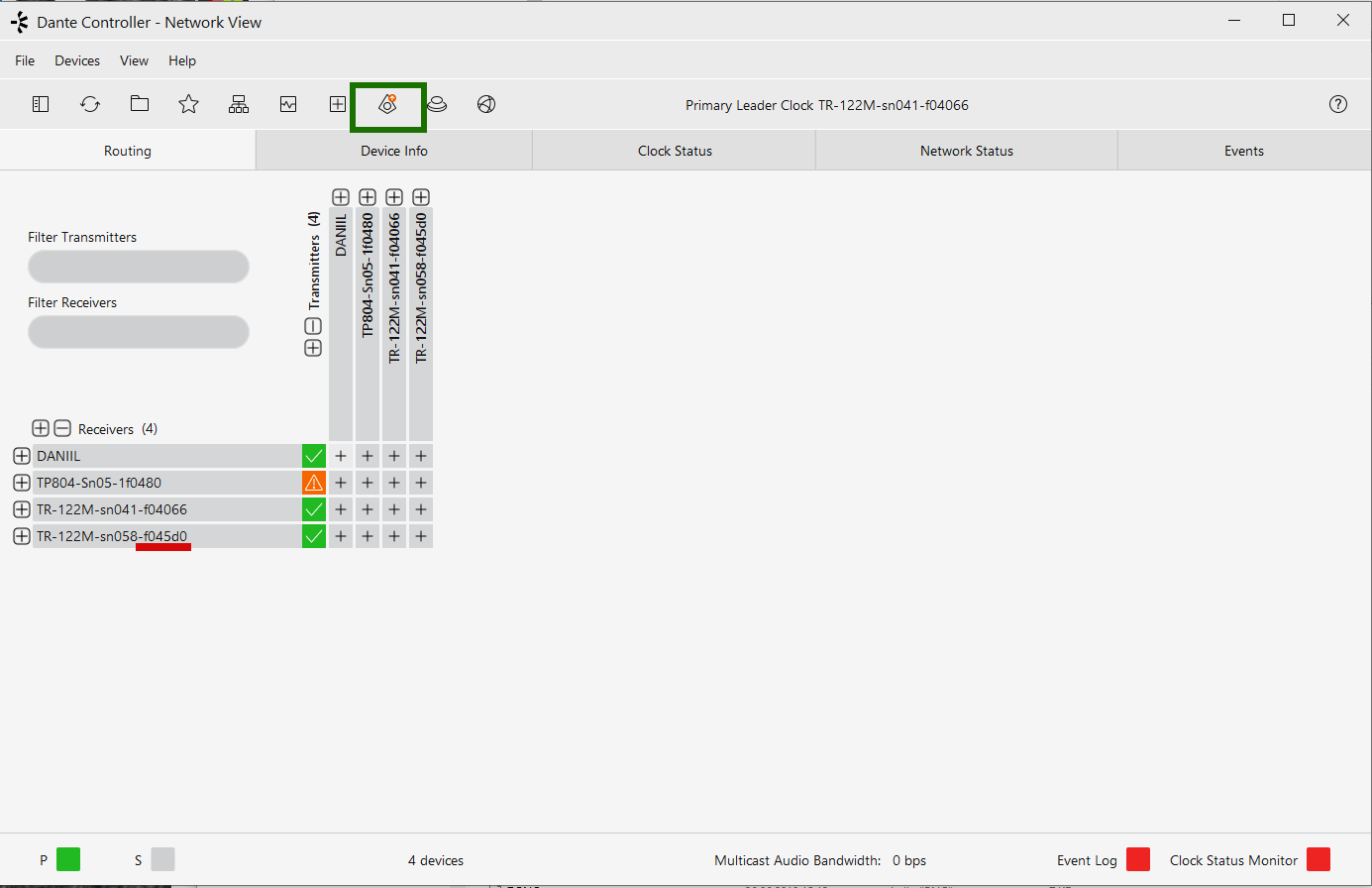

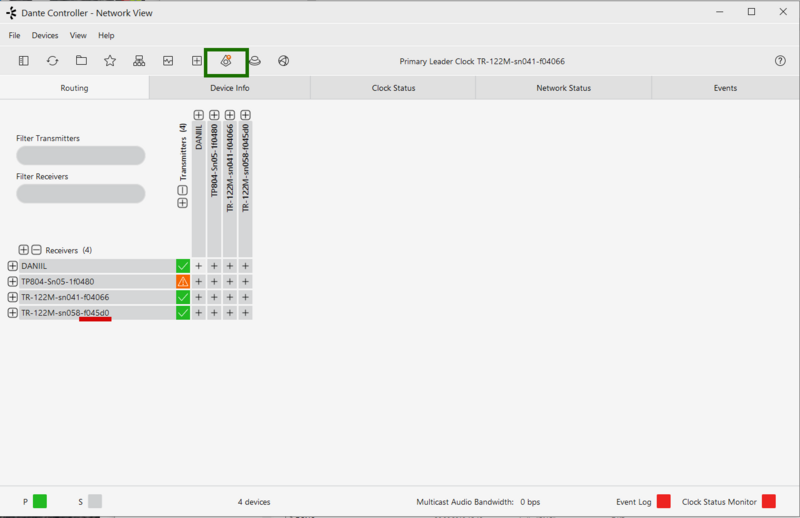

Если статика у ТР-122М уже назначена - можно временно отключить её с помощью ПО Dante Controller - Окно Device View - Network Config - "Obtain an IP Address Automatically" - Запустить ПО Dante Controller и увидеть модуль Бруклин 3 требующий прошивки. Опознать его можно по последним 6 символам в имени. Они должны совпадать с последними символами на этикетке модуля.
- Кнопочка ромбик откроет ПО Dante Updater.

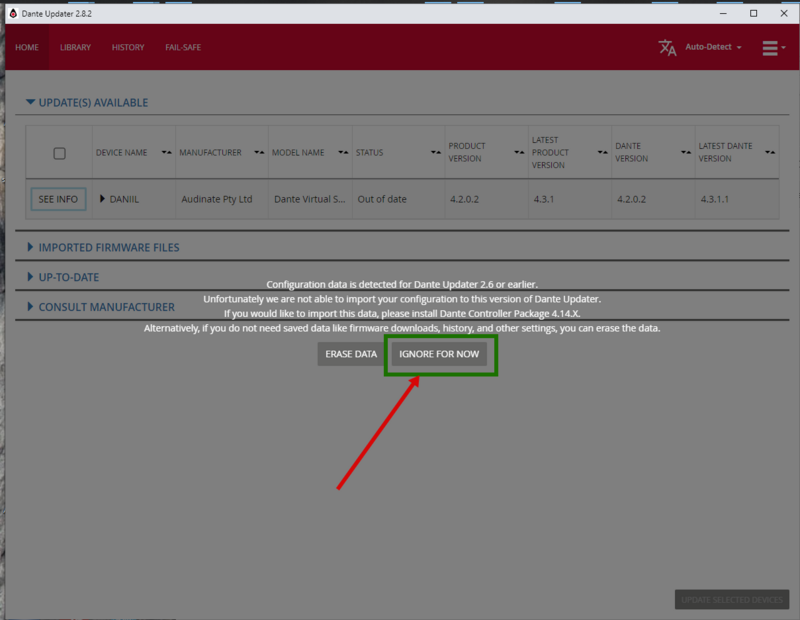

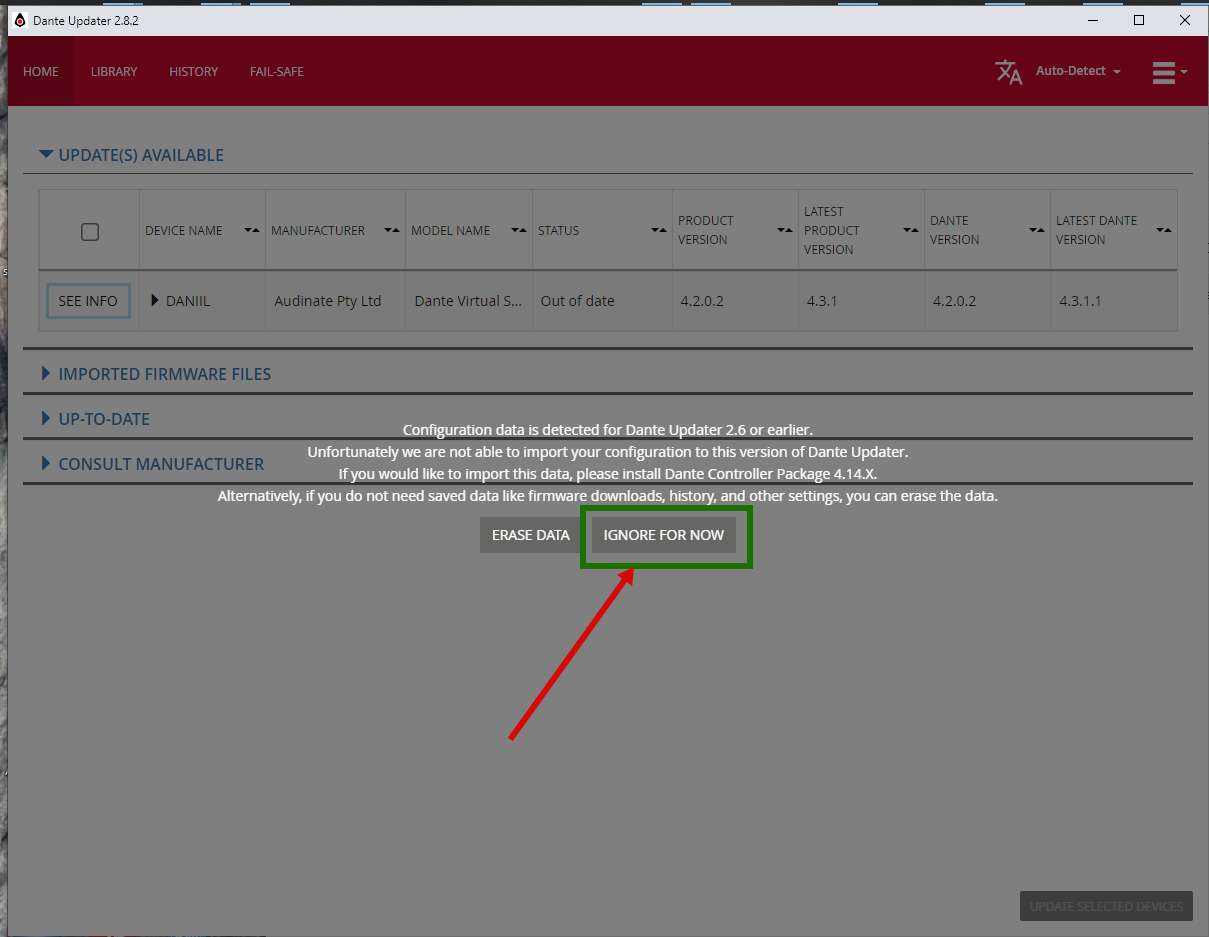

- При повторном запуске ПО Dante Updater может появиться предупреждение.
В нём нужно нажимать кнопку Ignore For Now
Кнопка Erase Data сотрёт ранее добавленные прошивки
- При первом запуске ПО Dante Updater нужно проверить настройки ПО

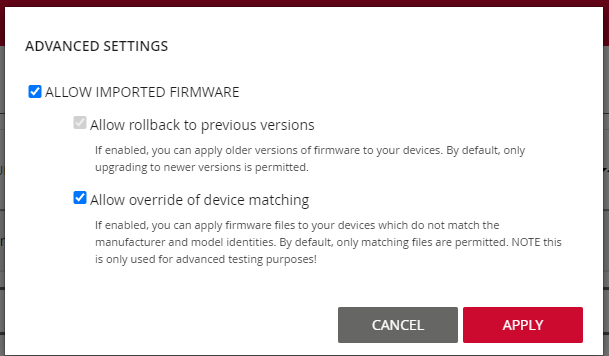

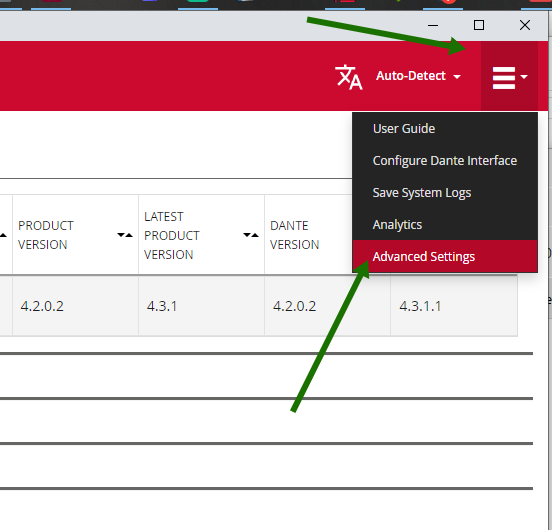

В правом верхнем углу программы раскрыть меню с настройками и выбрать Advanced Settings
- Установить и применить настройки как показано на рисунке
- При первом запуске ПО Dante Updater надо будет добавить прошивки

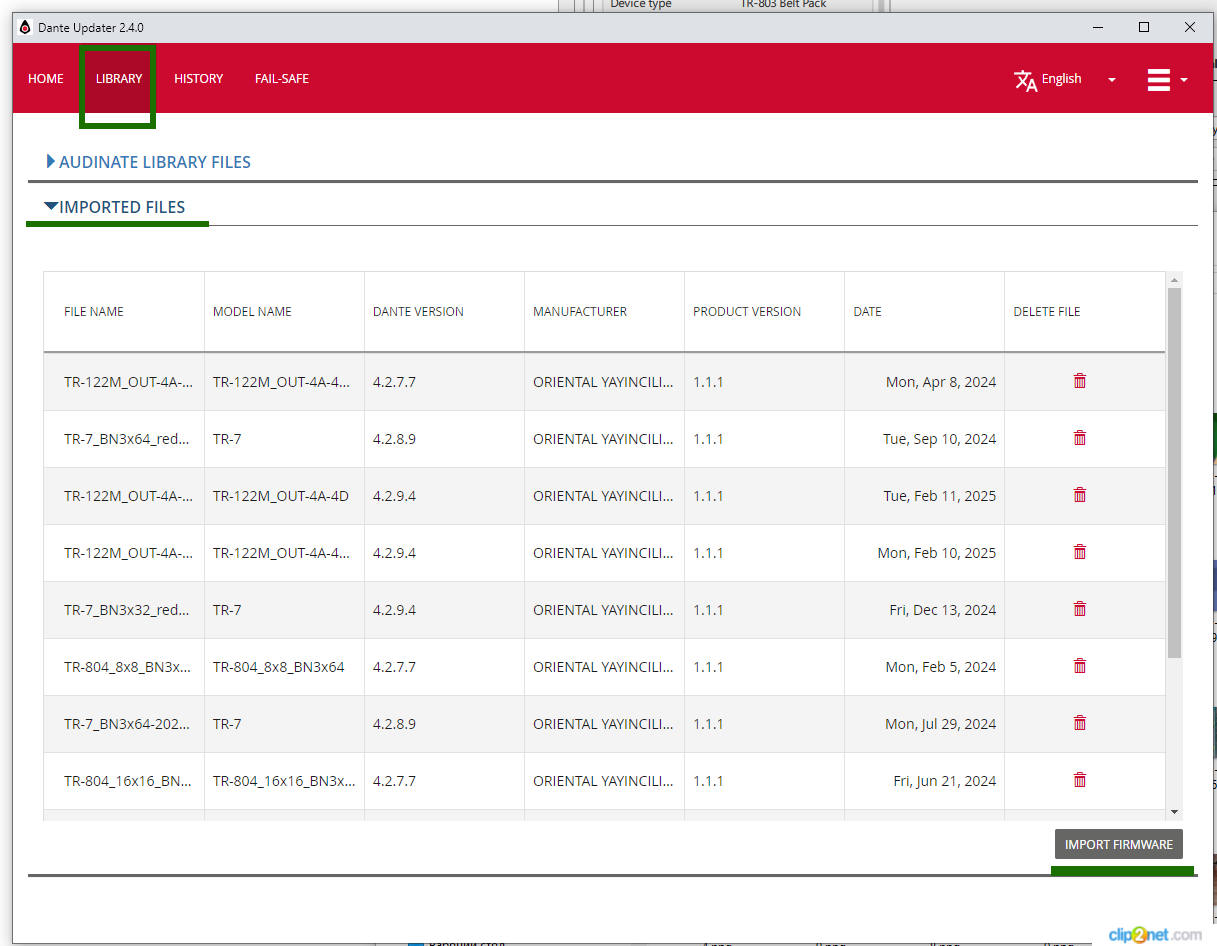

Для этого перейти на вкладку Library - Imported Files и нажать кнопку Import Firmware
- Загрузить прошивки в ПО

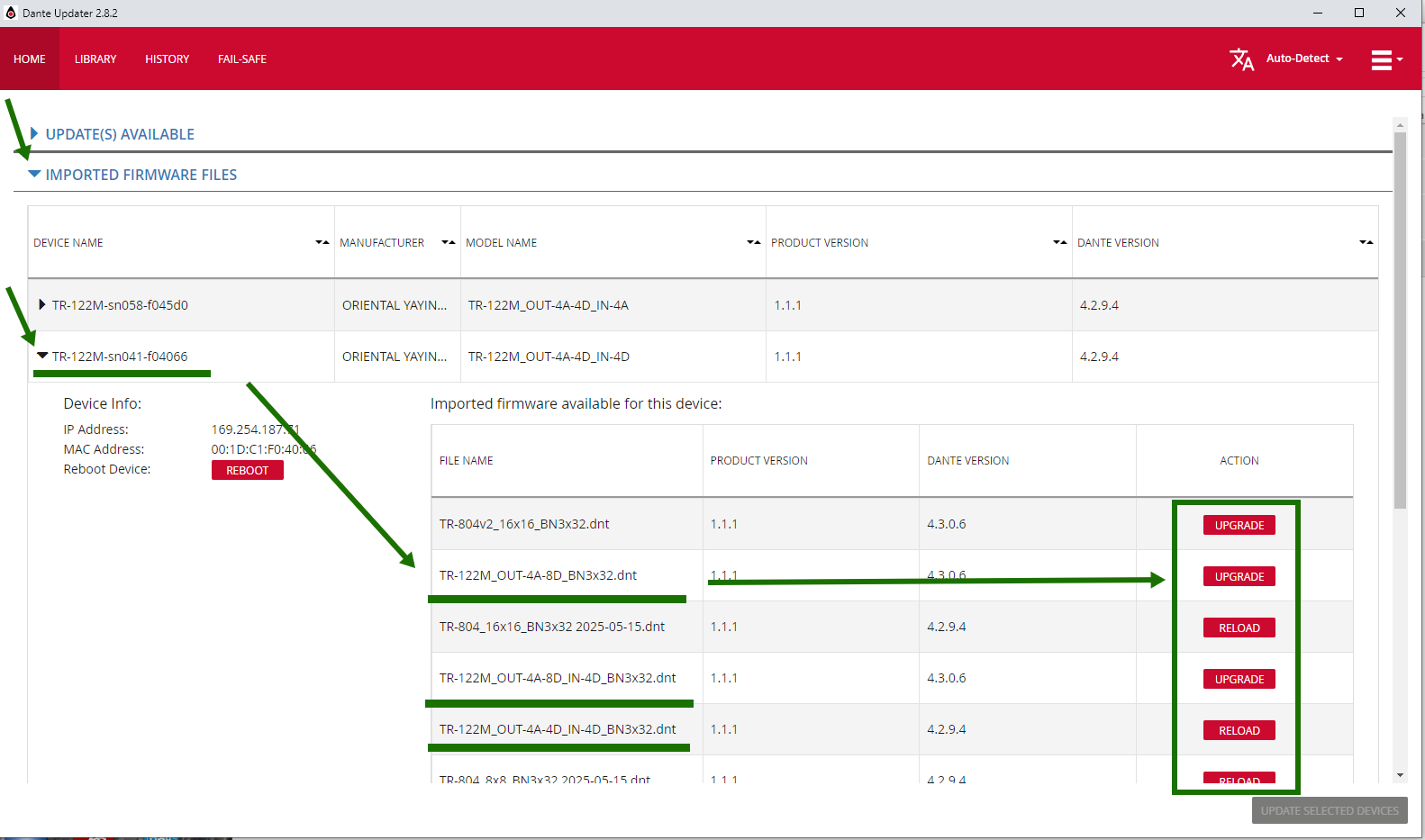

- Далее переходим на вкладку Home - IMPORTED FIRMWARE FILES
Находим там модуль Бруклин по его имени. (Не перепутать с другим!)
- Выбираем прошивку подходящую по количеству каналов и конфигурации модулей ввода вывода.
- Нажимаем кнопку Upgrade\Reload
Название кнопки значения не имеет. Версия Dante Version может незначительно отличаться у разных прошивок в связи с тем что они создавались в разное время. - Соглашаемся со всеми предупреждениями далее и запускаем процесс прошивки
- Прошивка длится 1-2 минуты
Процесс прошивки отображается прогресс баром
Внимание - выключение питания ТР-122М, ПО или компьютера в этот момент может привести к поломке модуля Бруклин.
В процессе прошивки ничего не трогаем!

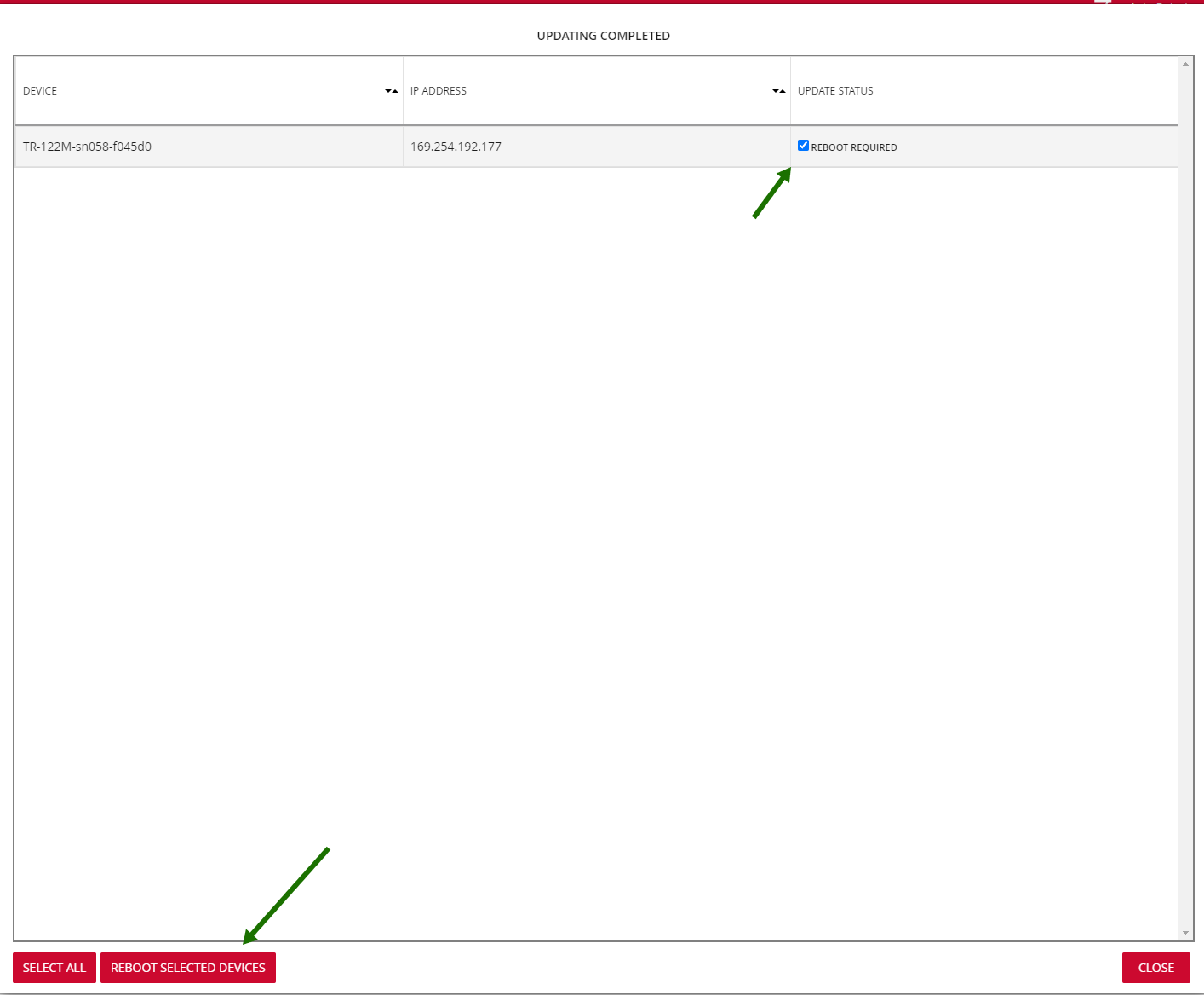

- По окончании прошивки ПО предложит перезагрузить модуль Данте
Можно согласиться на это предложение отметив обновлённый модуль галочкой и нажав кнопку Reboot
Либо можно перезагрузить весь блок ТР-122М вынув штекер питания.
- Прошивка модуля Данте закончена
- Необходимо проверить настройки модуля Бруклин
- в Dante Controller дважды кликнуть ЛКМ по имени блока в списке входов или выходов
- откроется окно с настройками Бруклина
- на вкладке AES67 настройка AES67 Mode -Enabled
- На вкладке Device Config в поле RenameDevice установить требуемое имя в сети Dante
