Универсальная технология коммутаций Матрицы для типового регионального комплекса

Данный раздел содержит описание типовой настройки модуля DIGISPOT II DJin MatrixClient для региональной радиовещательной компании.

Термины


АРВ — аппаратная радиовещания.
САВ — система автоматического вещания.
Логгер — программа записи (логгирования) эфира радиостанций в автоматическом режиме DIGISPOT®II Аудио Логгер, предназначенная для контроля эфира и предоставления контрольного материала рекламодателям или надзорным органам.
PFL (Подслушка) — префейдерное прослушивание канала.
DTMF (Dual-Tone Multi-Frequency) — двухтональный многочастотный аналоговый сигнал.

Типовая конфигурация радиовещательной компании


Предполагается, что любая АРВ имеет конфигурацию программного обеспечения Digispot II - Джинн Вещание + Ретрансляция, которая позволяет осуществлять ретрансляцию сигнала со входа на выход используемой звуковой карты наравне с проведением собственных нелинейный эфиров.
Так же предполагается, что сигнал московской радиостанции всегда поступает на вход соответствующей АРВ и на вход САВ.

Настройка нодов, выходов и входов

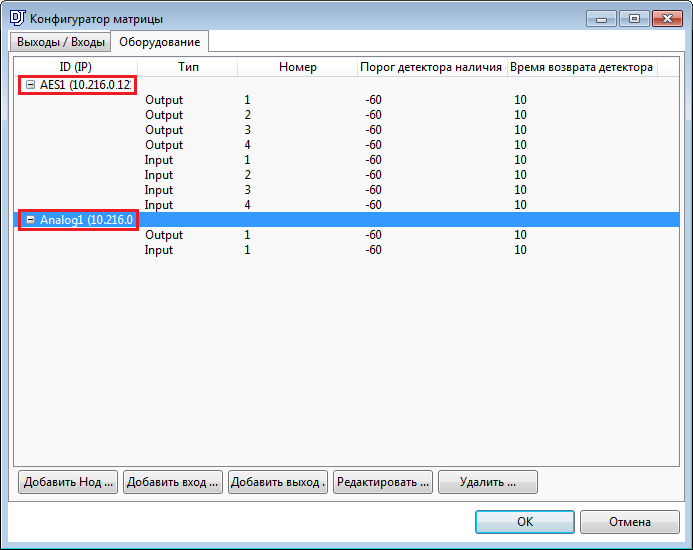

В программе надо настроить два нода — цифровой AES как основной и аналоговый в качестве резервного. Для этого в окне Конфигуратор матрицы необходимо добавить два нода:

  • Analog1 — аналоговый;
  • AES1 — цифровой.


Для каждого нода необходимо добавить выходы и входы.

Для нода Analog1:

  • Выходы: Резервный, PFL — выход для подслушки.
  • Входы: Резервный.

Для нода AES1:

  • Выходы: Основной, Логгер, АРВ, САВ.
  • Входы: Основной, АРВ, САВ.

Далее представлена типовая схема коммутаций.

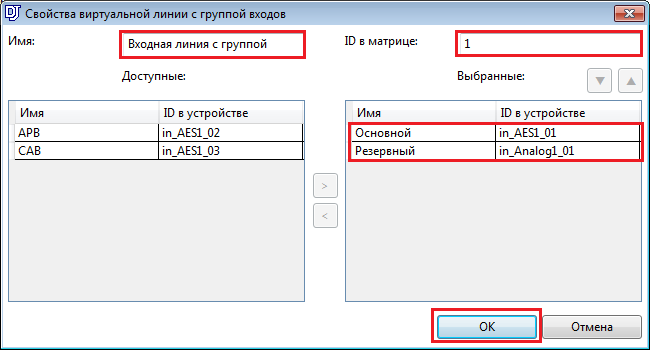

Затем надо создать входную виртуальную линию с группой входов, включающую в себя два входа — основной и резервный. Основной должен быть первым в списке, а резервный вход — вторым, как менее приоритетный. Такая линия позволит автоматически переключиться на резервный вход, если сигнал основной линии будет отсутствовать более 10 секунд (время отсутствия сигнала задается в свойствах входа).

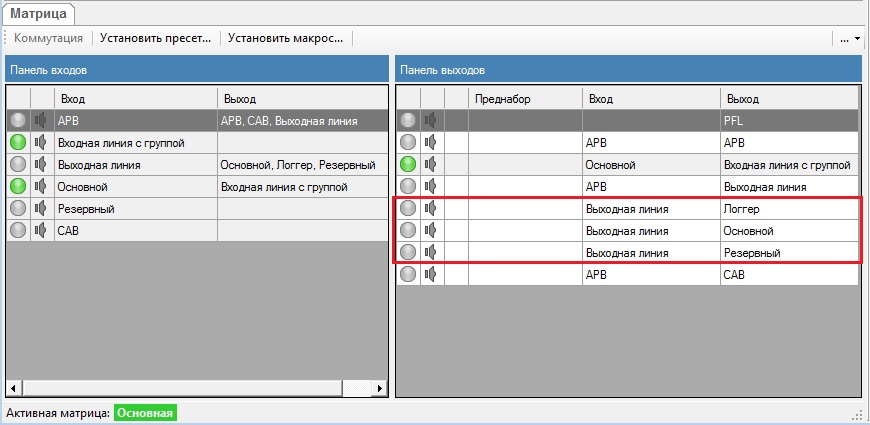

Далее надо создать выходную виртуальную линию и скоммутировать ее на основной и резервный выходы, а также на выход логгера.

Коммутация_виртуальной линии_на_основной_резервный_выходы_на_выход_логгера.png

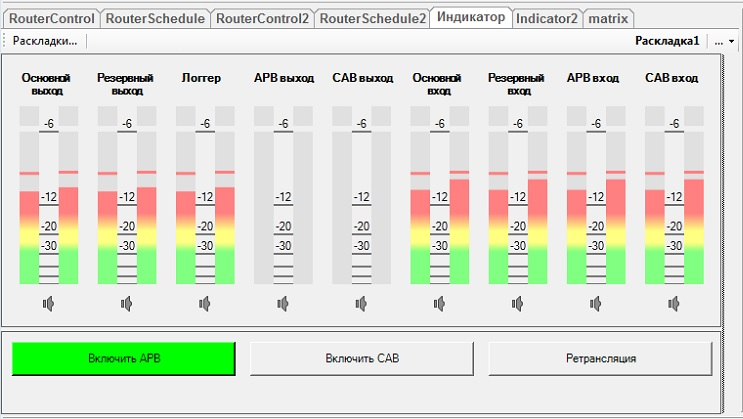

Для всех выходов и входов надо создать индикаторы, кроме выхода PFL для подслушки. И настроить три кнопки, при нажатии на которые будет происходить коммутация:

  • Включить АРВ, указав в полях Тип действия — коммутация, ВходАРВ, Выход — выходная линия.
  • Включить САВ, указав в полях Тип действия — коммутация, ВходСАВ, Выход — выходная линия.
  • Ретрансляция, указав в полях Тип действия — коммутация, Вход — входная линия с группой, Выход — выходная линия.


Технология выполнения коммутаций


Все коммутации должны выполняться согласно правилам, представленным далее:

  1. За 5 минут до планового времени выхода регионального блока АРВ или САВ начинают ретранслировать московский сигнал.
  2. За 2 минуты до планового времени выхода регионального блока Матрица коммутирует соответствующую АРВ или Ретранслятор на выход рассматриваемой частоты.
  3. В плановое время выхода регионального блока АРВ или САВ начинает собственное вещания. При этом не имеет значения, каким образом осуществляется переход с ретрансляции московского сигнала на собственное вещание: по времени, по команде оператора или по DTMF тону.
  4. В плановое время завершения регионального блока АРВ или САВ заканчивает собственное вещание и переходит на ретрансляцию московского сигнала. При этом абсолютно не важно, каким образом осуществляется переход с собственного вещания на ретрансляцию: по времени, по команде оператора или по DTMF тону.
  5. Через 1 минуту после планового времени завершения регионального блока Матрица коммутирует вход на выход соответствующей частоты.
  6. Через 5 минут после планового времени завершения АРВ или САВ заканчивают ретрансляцию московского сигнала.

Для выхода в эфир московского сигнала (ретрансляции) надо скоммутировать вход Виртуальной входной линии с группой на выход Виртуальной выходной линии.
Для выхода в эфир регионального блока АРВ надо скоммутировать вход АРВ на выход Выходной виртуальной линии.
Для выхода в эфир регионального блока САВ надо скоммутировать вход САВ на выход Выходной виртуальной линии.

Создание шаблонов

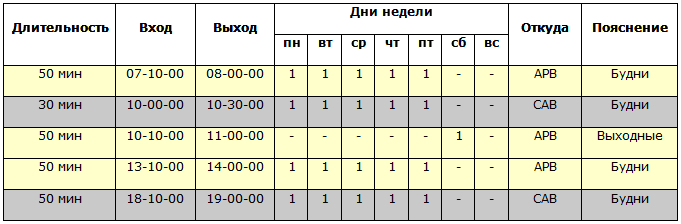

Затем можно настроить шаблоны согласно графику вещания. Ниже представлена сетка вещания, которая используется радиостанцией.

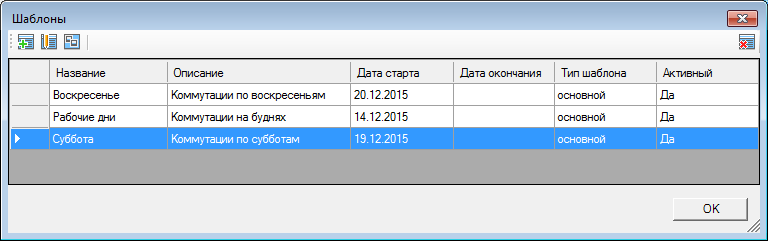

В соответствии с расписанием надо создать три шаблона — для рабочих дней, а также для субботы и для воскресенья.

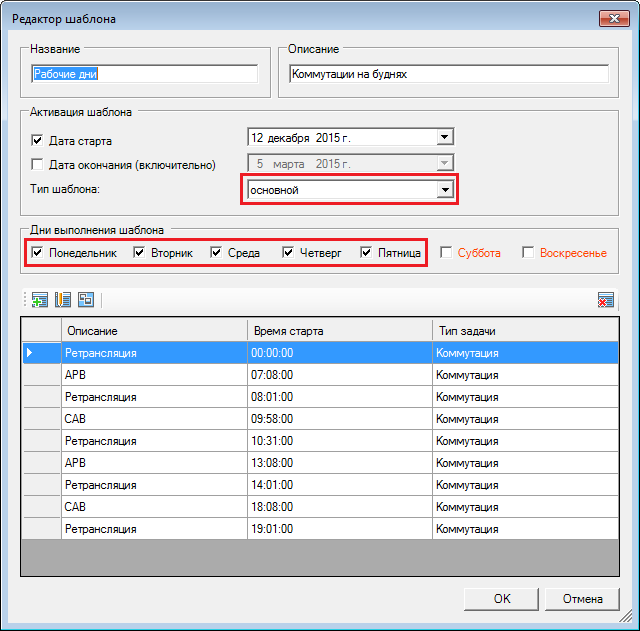

Шаблон для рабочих дней выглядит следующим образом:

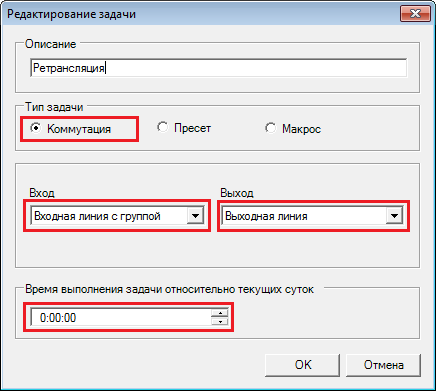

Шаблон действует по понедельникам, вторникам, средам, четвергам и пятницам. С 00.00 до 07.10 часов согласно сетке вещания идет ретрансляция, поэтому на 00.00 можно задать коммутацию входа Виртуальной входной линии с группой на выход Виртуальной выходной линии. Выглядит это так:

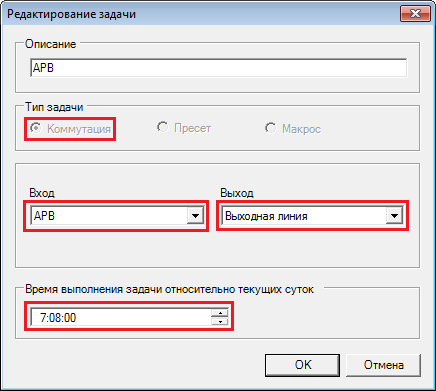

Далее в соответствии с графиком вещания в эфир выходит сигнал с АРВ, то есть надо скоммутировать АРВ на Выходную виртуальную линию. Согласно технологии коммутация должна выполняться за 2 минуты до планового времени выхода в эфир, поэтому надо назначить коммутацию на 07 часов 08 минут.

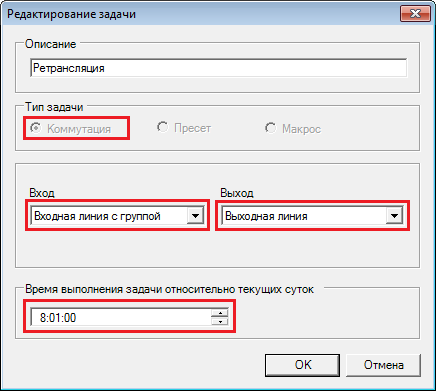

Затем по графику в 08.00 сигнал с АРВ выходит из эфира и начинается ретрансляция. Поэтому следующей задачей в шаблоне будет коммутация Виртуальной входной линии на выход Виртуальной выходной линии в 08 часов 01 минуту.


Аналогичным способом в шаблон Рабочие дни добавляются остальные коммутации.

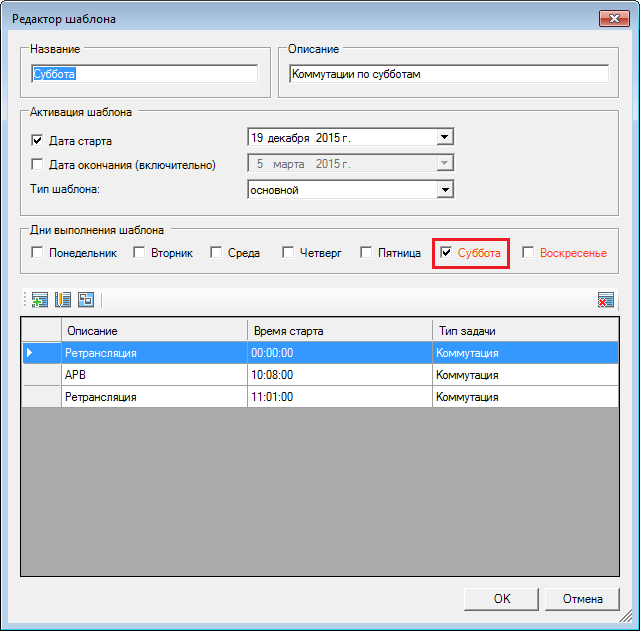

Шаблон для субботы выглядит так:


Шаблон будет действовать только по субботам. Необходимые коммутации задаются аналогично предыдущему шаблону.

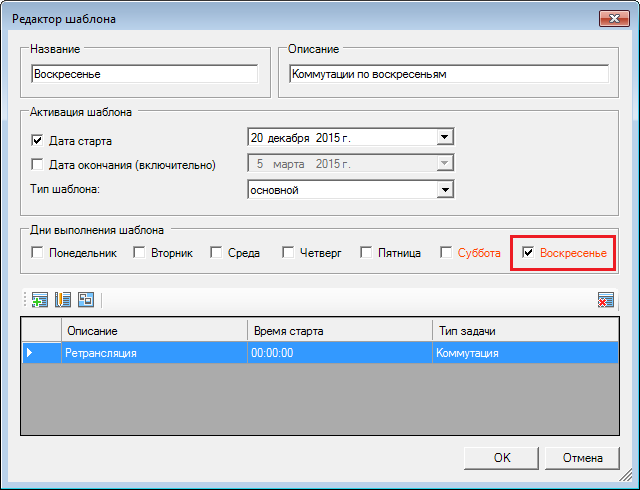

Шаблон для воскресенья выглядит следующим образом:


Согласно графику вещания по воскресеньям идет только ретрансляция московского сигнала.
