Обновление ТР-9 Firmware APC

Файл прошивки v.1.42.3090 -  host_main_m4.bin

1. Проверить текущую версию прошивки

В программе APCSetup открыть страницу FirmWare / Update Firmware и проверить номер версии в секции HOST BOARD FIRMWARE.


2. Файл новой прошивки скопировать в каталог C:\NXP\LPCScrypt\images

Имя файла и расположение каталога изменять нельзя. Если в каталоге уже есть файл с таким же именем, то файл заменить.

3. Завершить работу связанных программ (необязательно).

  • Закрыть Djin (в любом случае придется перезапускать)
  • Закрыть ICC (иногда потребуется перезапуск) (Правый клик в Tray на значке APCProxy -> Shutdown.
  • Закрыть APCSetup (иногда потребуется перезапуск) (Program -> Exit)

4. Включить режим Boot Mode

Скрепкой нажать на кнопку в правом отверстии под надписью USB AUDIO на передней панели блока APC для включения режима Boot Mode.


5. Перезагрузить блок APC

Отключить/подключить кабель питания или нажать скрепкой кнопку reboot в левом отверстии на передней панели. В режиме BootMode на передней панели светятся только светодиоды POWER и BOOT MODE как на фото выше.

6. Открыть Диспетчер устройств операционной системы

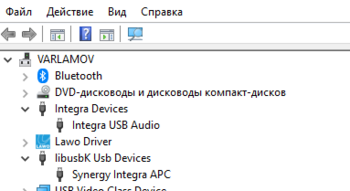

Проверить, что вместо устройств Integra Device и libusbK Usb Device в режиме BootMode подключилось устройство LPC based USB device

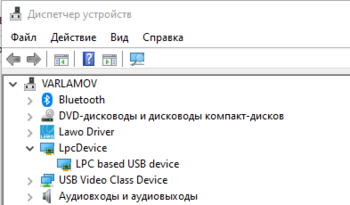

picture829-1.png -> picture829-2.png

7. Открыть окно командной строки от имени администратора.

Правый клик в меню программ -> Запуск от имени администратора


8. Перейти в каталог C:\NXP\LPCScrypt\scripts

В окне командной строки ввести cd C:\NXP\LPCScrypt\scripts

нажать Enter


9. Выполнить скрипт prog_host_main.cmd

В окне командной строки ввести prog_host_main.cmd

нажать Enter

дождаться окончания процесса прошивки


Завершить процесс в соответствии с пунктом 10

При первом запуск скрипта должна произойти установка драйвера порта LPC USB Vcom Port

Если этого не произошло автоматически, то в окне командной строки будет сообщение No serial ports


9.1. Установить драйвер LPC USB Vcom Port

  • В диспетчере устройств, в разделе Порты (COM и LPT) найти новый порт (COM3 в этом примере)
  • picture365-2.png
  • Кликнуть правой клавишей на устройстве USB Serial Device (Com3)
  • выбрать Обновить драйвер
  • выбрать Найти драйверы на этом компьютере
  • выбрать Выбрать драйвер из списка доступных драйверов на компьютере

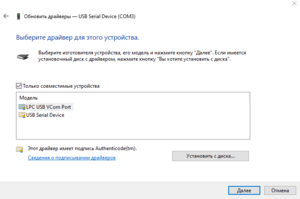

  • выделить в списке LPC USB Vcom Port
  • picture269-1.png
  • нажать кнопку Далее
  • дождаться установки драйвера LPC USB Vcom Port, нажать кнопку Закрыть

9.2 перезагрузить APC

9.3 вернуться к выполнению скрипта prog_host_main.cmd в  п. 9

10. Завершить процесс прошивки

  • Закрыть окно командной строки
  • отключить режим BootMode (нажать скрепкой кнопку в правом отверстии)
  • перезагрузить блок APC

11. Проверить версию прошивки.

В программе APCSetup открыть страницу FirmWare / Update Firmware и проверить номер версии




host_main_m4.bin FW v.1.42.3090 (162 KB) Andrei Varlamov, 09/06/2021 10:42
