ТР-9 Firmware консолей с Power Save Sleep Mode

Для уменьшения эффекта выгорания дисплеев консолей Integra можно установить для них прошивку, с которой яркость подсветки консолей будет уменьшаться через 20 минут бездействия.

Необходимые файлы:



1. Сохраните на подключенном компьютере два файла: загрузчик MPU2CommsTest.exe и файл прошивки Integra_FCS.production.bin


2. Закройте APCProxy через правый клик мышью на значке в трее:

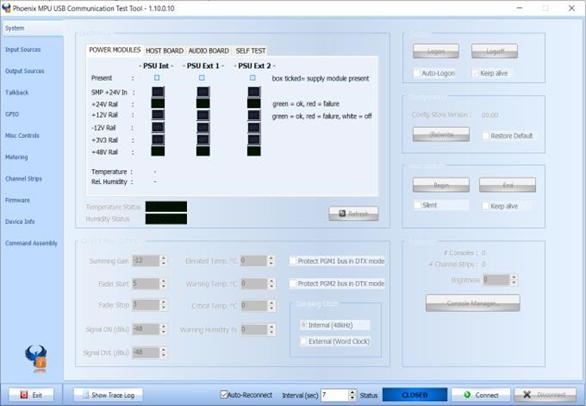

3. Запустите от имени администратора файл приложения MPU2CommsTest.exe. Откроется окно:


4. Убедитесь, что управляющий компьютер по-прежнему подключен кабелем USB к APC, к которому подключены консоли и кликните кнопку Connect  picture781-3.png

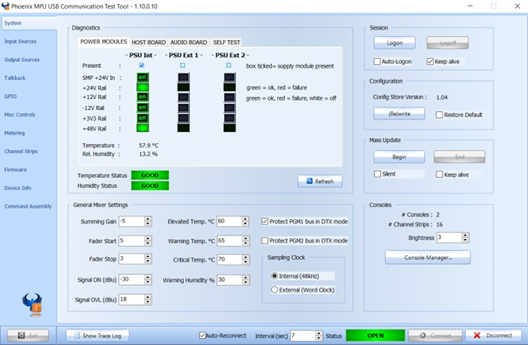

На экране должны отобразиться текущие параметры подключенного микшера, а индикатор picture781-4.png  подсвечиваться зеленым цветом:


5. В столбце слева кликните на вкладке Firmware:


Появится соответствующий экран:

{{thumbnail(picture127-3.png, size=800}}

6. В верхней части экрана найдите секцию Control Surface и кликните кнопку  picture127-4.png
File->ROM

Откроется диалог выбора файла.

7. Найдите файл Integra_FCS.production.bin, выберите его и нажмите «Открыть».

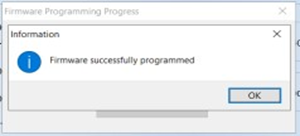

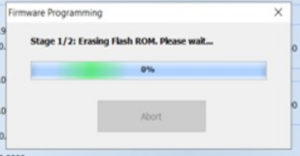

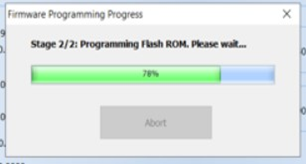

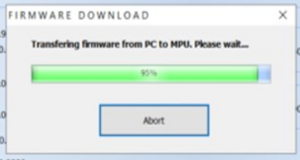

Следующие этапы будут происходить автоматически, последовательно сменятся транспаранты:





этот процесс займет менее 5 секунд, и консоль перезагрузится

8. Повторите этот процесс для второй панели управления, выбрав Console# 2 в раскрывающемся меню секции Control Surface.


9. Для завершения нажмите picture220-1.png , а затем picture220-2.png .

10.    Перезапустите компьютер.

При применении прошивки с энергосберегающим спящим режимом (Power Save Sleep Mode - PSSM) консоль переходит в «спящий» режим снижая яркость всех ламп, светодиодов и экранов после 20 минут отсутствия активности. Нажатие любой кнопки, энкодера, ручки управления или фейдера выведет консоль из этого спящего режима. Если у вас есть 2 панели управления, они будут переходить в спящий режим и выходить из него независимо друг от друга.
