ТР-804-Dante и ТР-804-AES67 Модуль IP ввода-вывода для платформы ТР-804 (Brooklyn 3)¶
Внимание!
Работа с сетью Dante в блоках ТР-804 и ТР-804М осуществляется с помощью модуля Dante Brooklyn.
В блоках ТР-804 и ТР-804М могут быть установлены модули Dante Brooklyn двух версий, 2 и 3. Прошивки этих модулей не совместимы. Программы для прошивки этих модулей так же видят только свой тип модуля.
Узнать тип модуля можно в ПО Dante Controller - Device View вкладка Status, строка Dante Model: Brooklyn II или Brooklyn 3
Так же модель модуля можно узнать по маркировке на модуле.

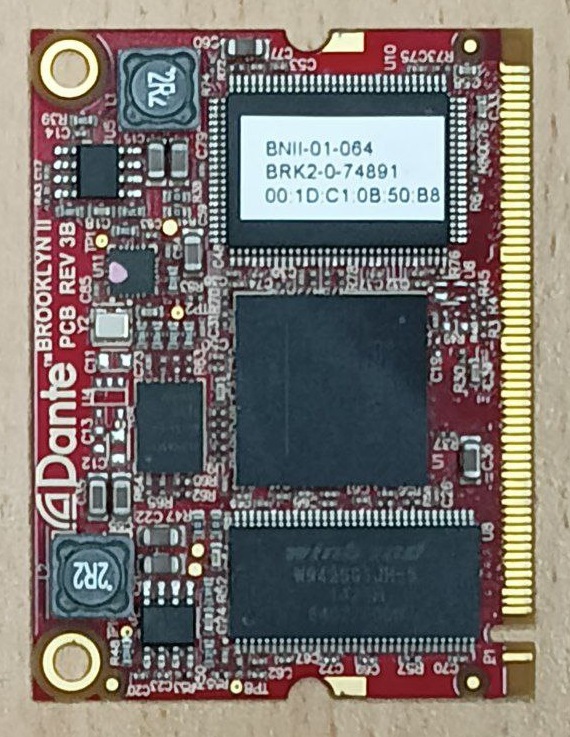

Внешний вид модуля Brooklyn II
Символы BNII в первой строке указывают на модель модуля. Третья строка это MAC адрес модуля
Модуль второй версии снят с производства и не поставляется. Обновление прошивки модуля Brooklyn II производится по инструкции для блока ТР-122 на странице AoIP кодек Dante ТР-122 и ТР-122М (Модуль Brooklyn 2)
Прошивку для модуля Brooklyn II скачать по ссылке: TR-804 all.dnt

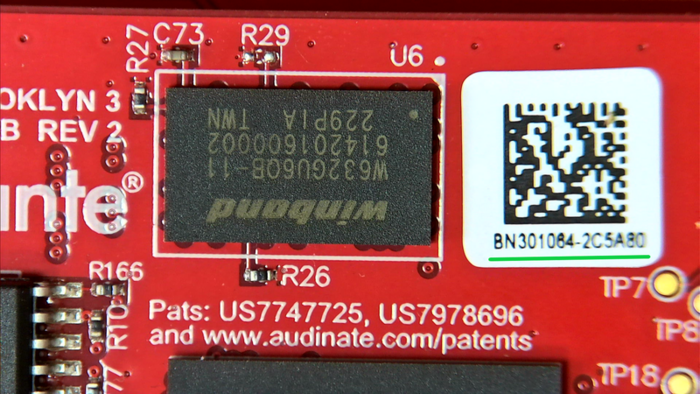

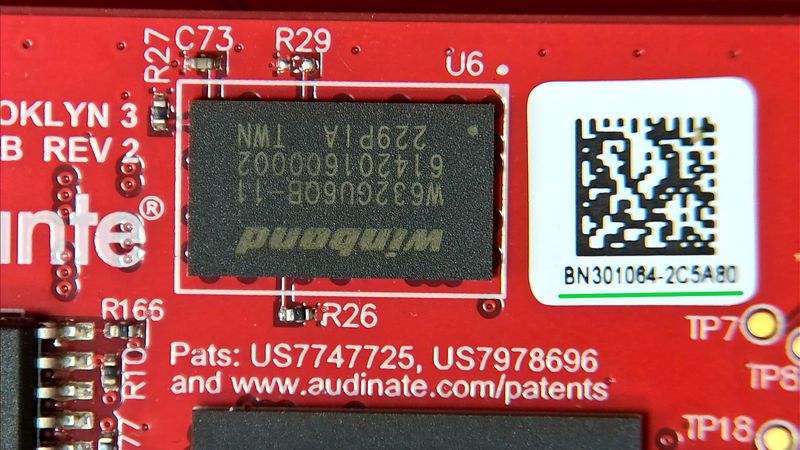

Этикетка модуля Brooklyn 3
Символы BN3 указывают на модель модуля.
Модули Brooklyn 3 поставлялись в двух вариантах количества каналов. Первая группа цифр кончается на 32 или 64 - это количество каналов модуля. От этого зависит подходящая прошивка
Внимание! В Device View вкладка Status не показывается количество каналов модуля. Поэтому рекомендуется снять верхнюю крышку блока ТР-804 и проверить маркировку на этикетке.
Вторая группа символов это часть MAC адреса модуля.
Обновление прошивки модуля Brooklyn 3 производится по инструкции на этой странице
Dante Controller¶
Настройка и конфигурирование блока производится с помощью программы Dante Controller.
Прошивка модулей Brooklyn 3 производится с помощью ПО Dante Updater, которое является частью Dante Controller
Скачать Dante Controller можно по ссылке DanteController-4.15.0.10_windows.exe
В некоторых версиях ПО прошивка модулей может не работать. Для обновления прошивки в блоках Тракт рекомендуется проверенная версия 4.15.0.10
Модули ТР-804¶
В платформу ТР-804 или ТР-804М могут устанавливаться:
- Модуль IP ввода-вывода ТР-804-Dante - 8 моно входов/выходов формата Dante
- Модуль IP ввода-вывода ТР-804-Dante-Ext - дополнительные 8 моно входов/выходов для модуля ТР-804-Dante
- Модуль IP ввода-вывода ТР-804-AES67 - 8 моно входов/выходов формата AES67
- Модуль IP ввода-вывода ТР-804-AES67-Ext - дополнительные 8 моно входов/выходов для модуля ТР-804-AES67
Для обновления прошивки в модулях AES67 используется инструкция от модулей Dante
Все возможные комбинации установленных модулей и файлы прошивки для них представлены в таблице:
| Установленные модули | Файлы прошивки | Количество моно каналов Dante (вход и выход) |
|
ТР-804-Dante ТР-804-AES67 |
8 | |
|
ТР-804-Dante + ТР-804-Dante-Ext ТР-804-AES67 + ТР-804-AES67-Ext |
16 |
Обновление прошивки¶
Для обновления прошивки модуля Dante Brooklyn 3 необходимо выполнить следующие действия:
- Скачать из таблицы выше прошивку подходящую под тип Dante Brooklyn и конфигурацию блока ТР-804
Здесь и далее обновление прошивки модуля Dante в блоке ТР-804М выполняется аналогично. - Подключить модуль ТР-804-Dante и компьютер к сети Dante
рекомендуется подключение через гигабитный коммутатор - Желательно отключить блок ТР-804 от сети Синапс. Команда на рестарт пришедшая по сети Синапс в процессе обновления прошивки Dante может привести к повреждению модуля.
- Подать питание на блок ТР-804. Дождаться окончания загрузки блока.
- При обновлении прошивки использование статического IP адреса для модуля ТР-804-Dante и для сетевой карты компьютера не рекомендуются. Модуль Brooklyn может быть не виден в ПО Dante Updater

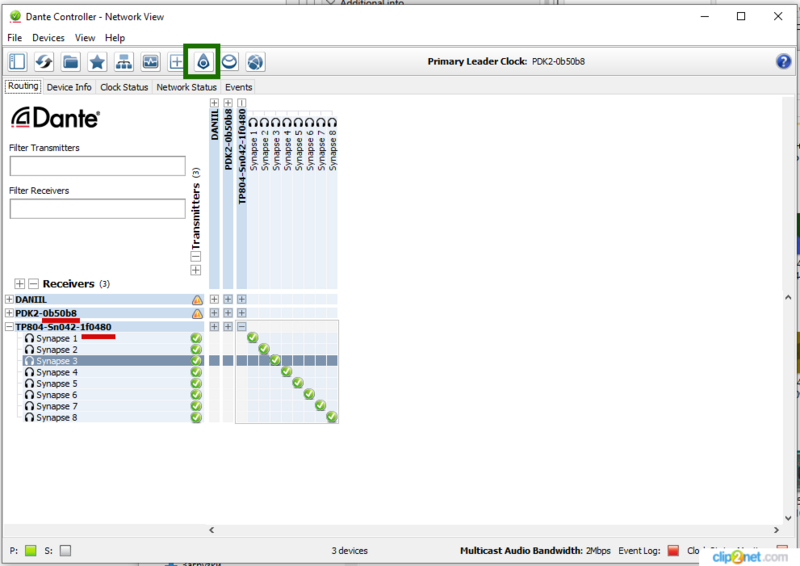

Если статика у ТР-804-Dante уже назначена - можно временно отключить её с помощью ПО Dante Controller - Окно Device View - Network Config - "Obtain an IP Address Automatically" - Запустить ПО Dante Controller и увидеть модуль Бруклин 3 требующий прошивки. Опознать его можно по последним 6 символам в имени. Они должны совпадать с последними символами на этикетке модуля.
- Кнопочка ромбик откроет ПО Dante Updater.

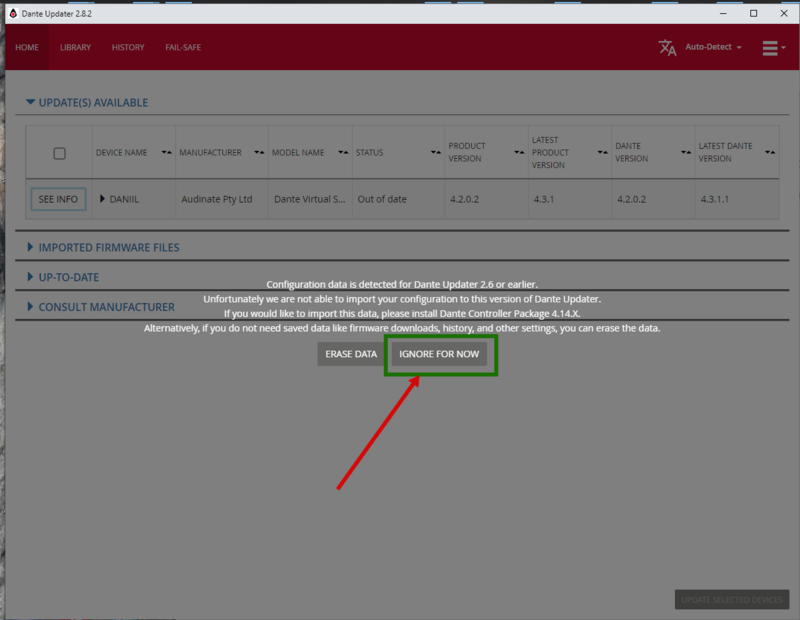

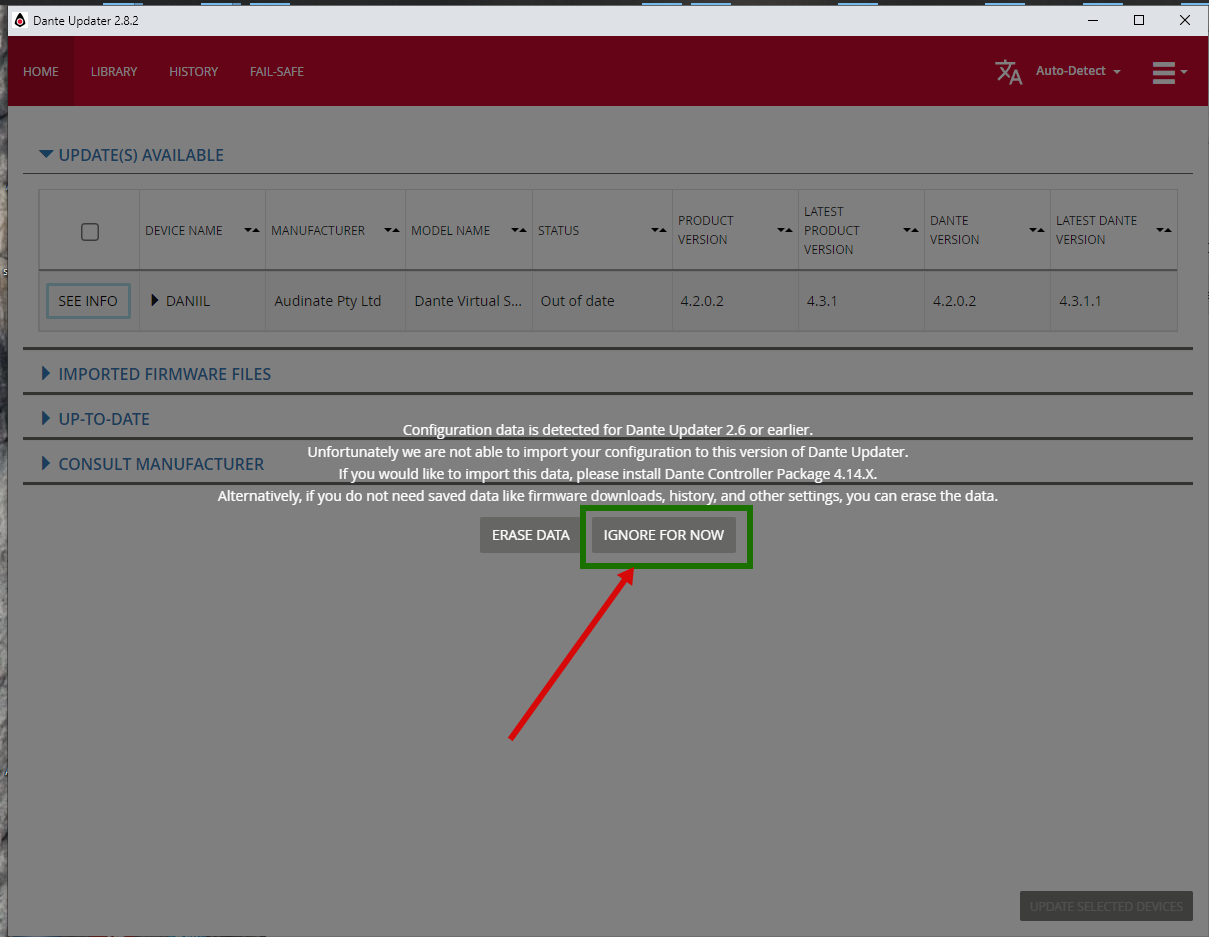

- При повторном запуске ПО Dante Updater может появиться предупреждение.
В нём нужно нажимать кнопку Ignore For Now
Кнопка Erase Data сотрёт ранее добавленные прошивки
- При первом запуске ПО Dante Updater нужно проверить настройки ПО

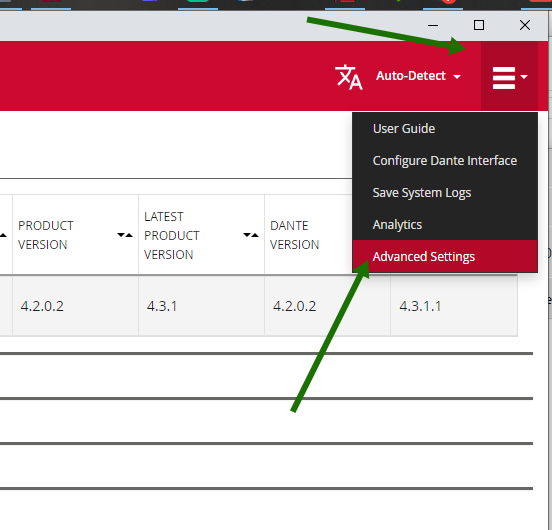

В правом верхнем углу программы раскрыть меню с настройками и выбрать Advanced Settings

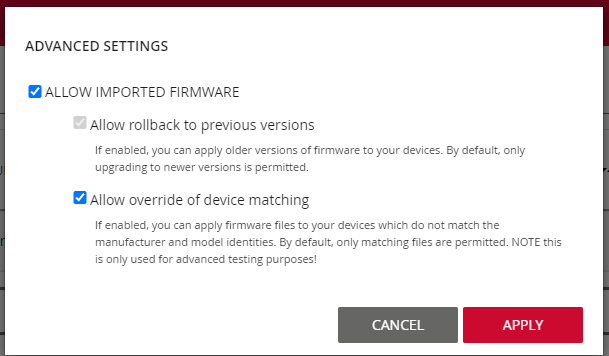

- Установить и применить настройки как показано на рисунке
- При первом запуске ПО Dante Updater надо будет добавить прошивки

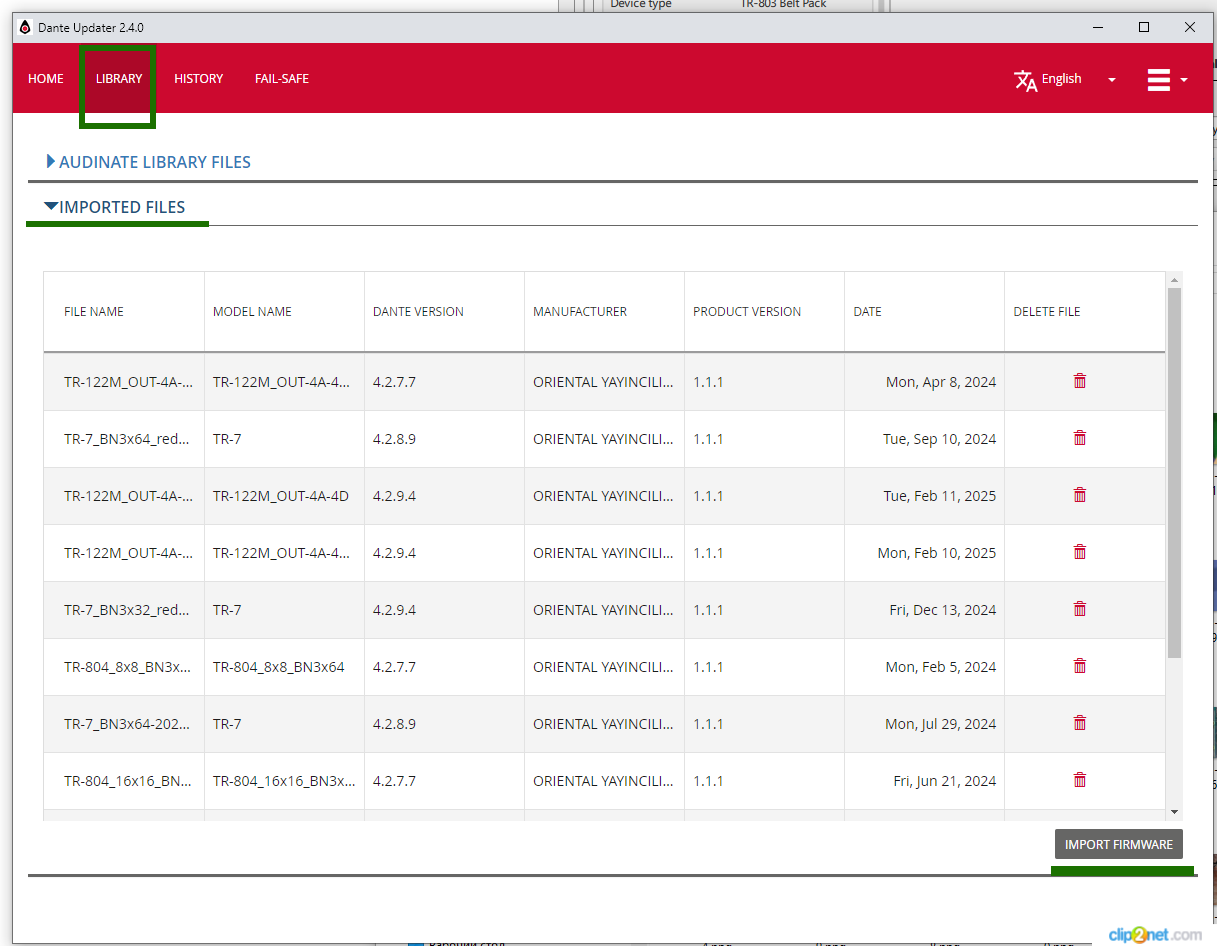

Для этого перейти на вкладку Library - Imported Files и нажать кнопку Import Firmware
- Загрузить прошивки в ПО

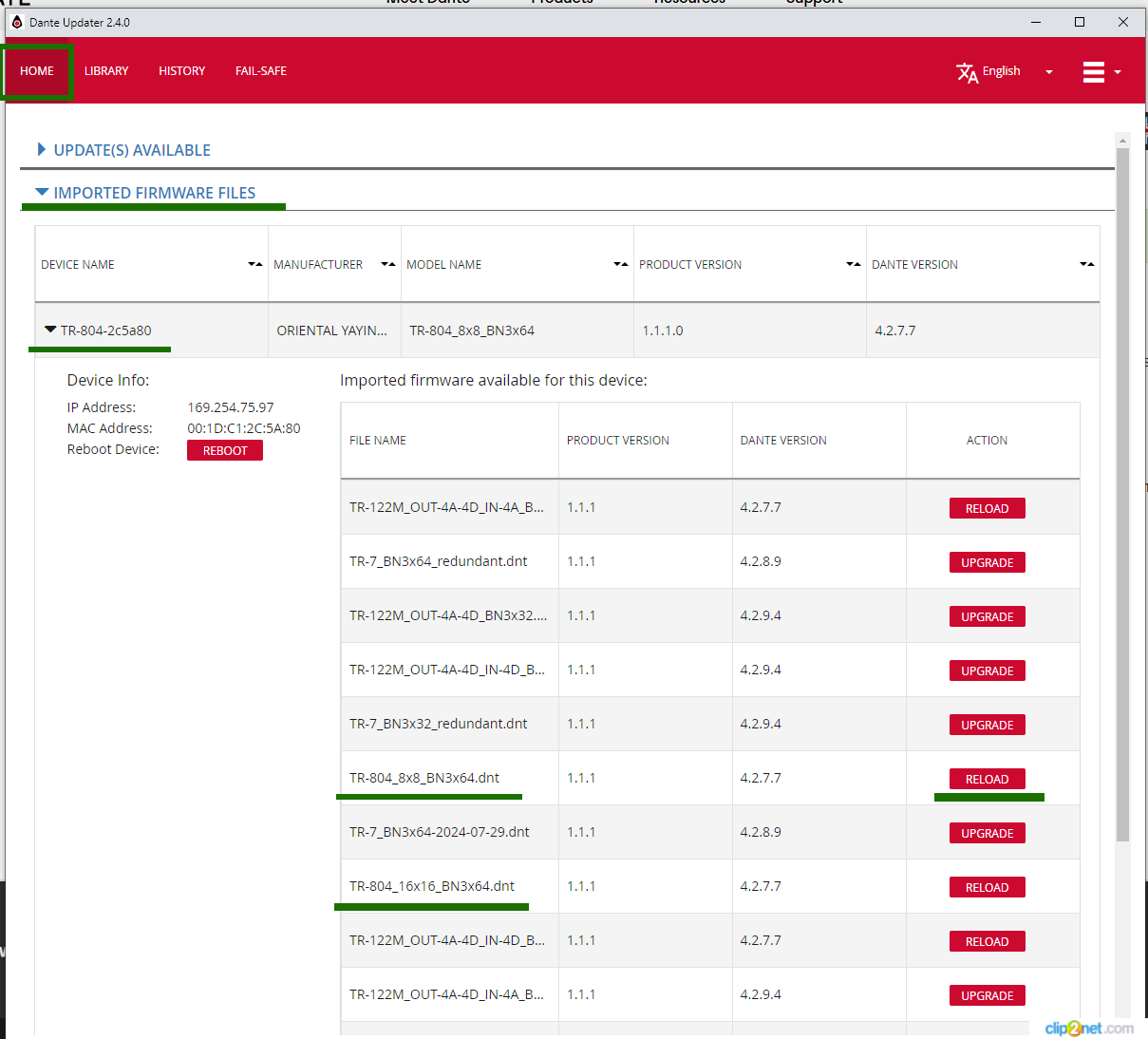

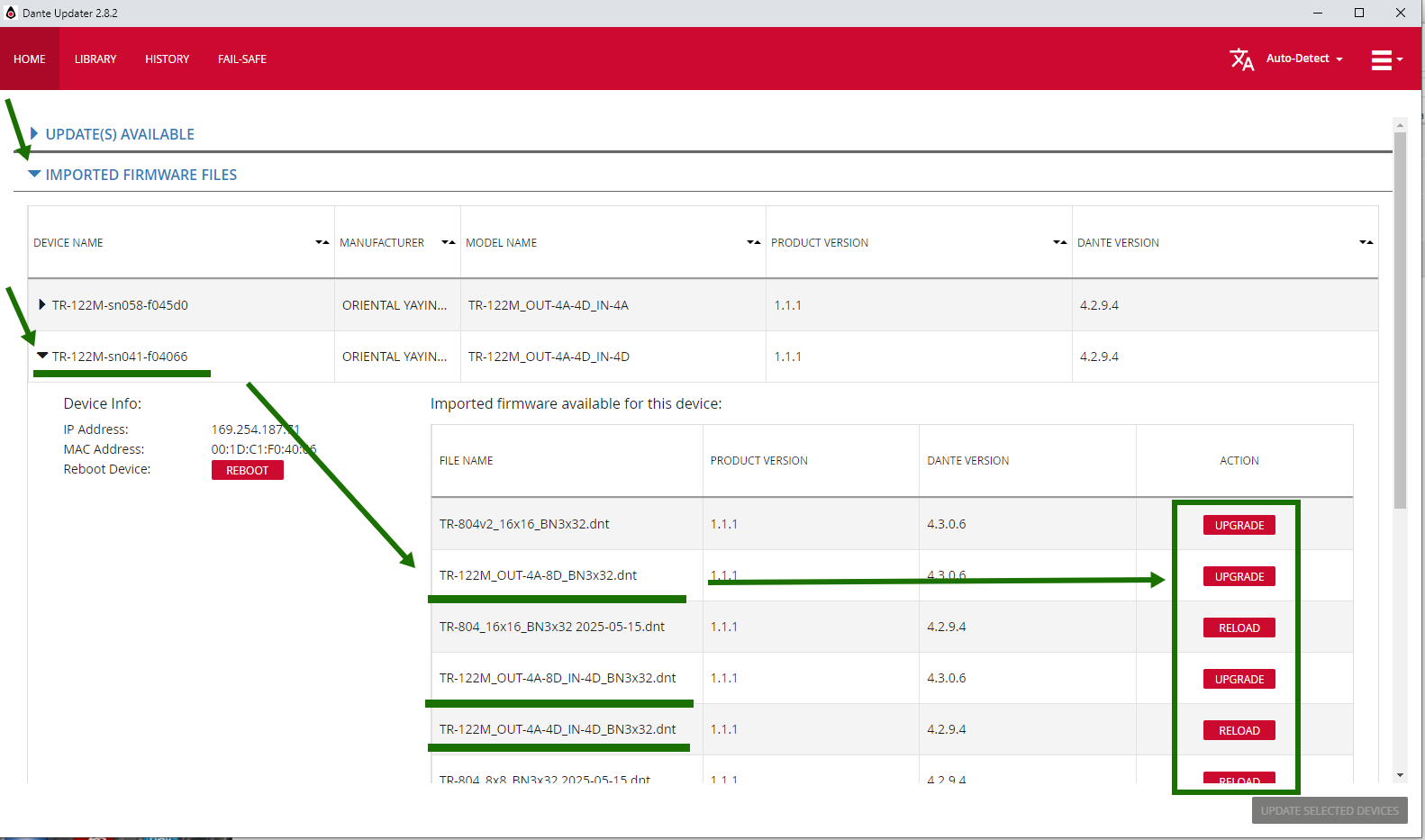

- Далее переходим на вкладку Home - IMPORTED FIRMWARE FILES
Находим там модуль Бруклин по его имени. (Не перепутать с другим!)
- Выбираем прошивку подходящую по количеству каналов и конфигурации модулей ввода вывода.
- Нажимаем кнопку Upgrade\Reload
Название кнопки значения не имеет. Версия Dante Version может незначительно отличаться у разных прошивок в связи с тем что они создавались в разное время. - Соглашаемся со всеми предупреждениями далее и запускаем процесс прошивки
- Прошивка длится 1-2 минуты
Процесс прошивки отображается прогресс баром
Внимание - выключение питания ТР-804, ПО или компьютера в этот момент может привести к поломке модуля Бруклин.
В процессе прошивки ничего не трогаем!

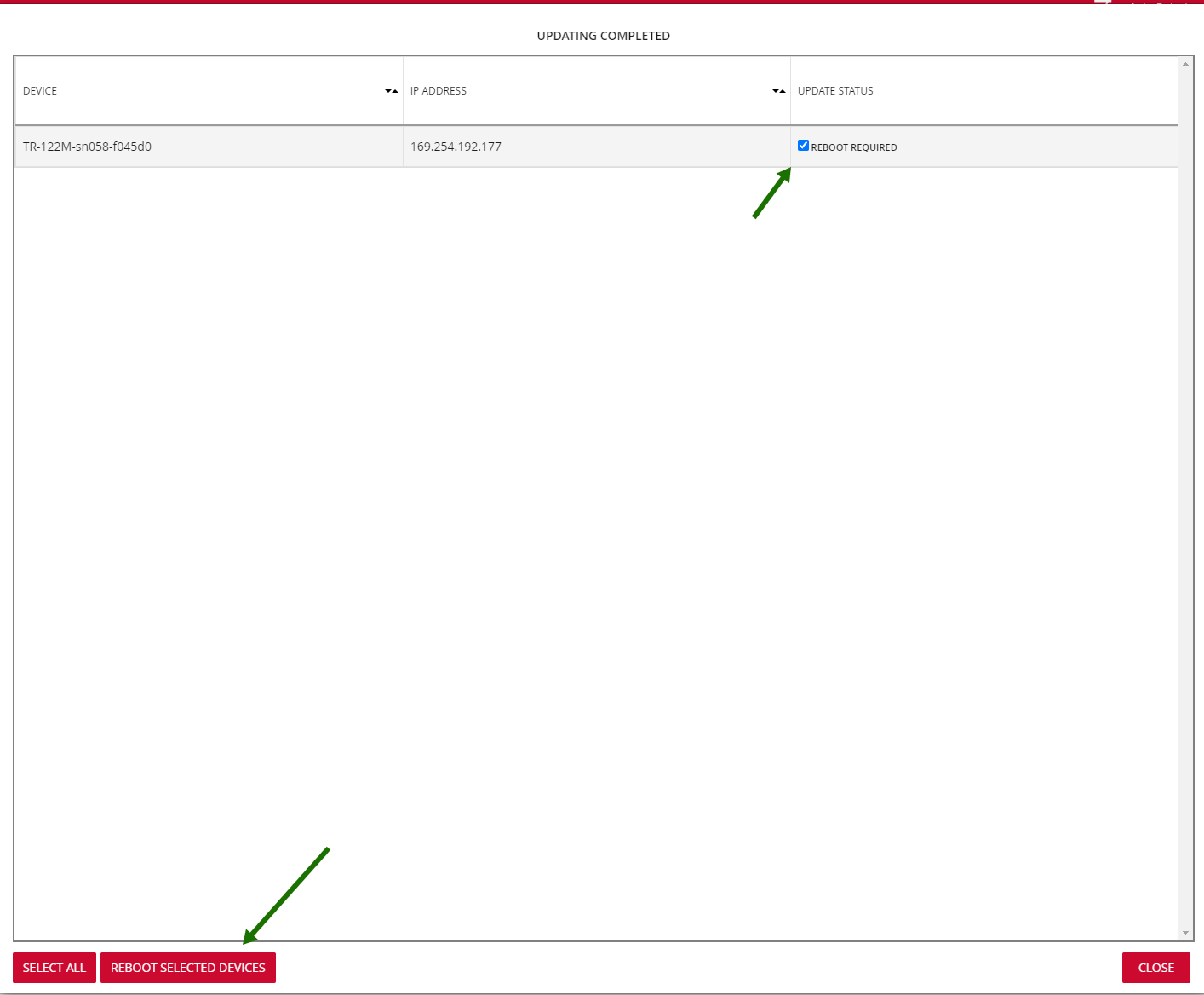

- По окончании прошивки ПО предложит перезагрузить модуль Данте
Можно согласиться на это предложение отметив обновлённый модуль галочкой и нажав кнопку Reboot
Либо можно перезагрузить весь блок ТР-804 вынув штекер питания.
Внимание! Перезагрузка модуля Бруклин в Dante Controller позволит увидеть его с обновлённой прошивкой и произвести настройку. Если после этого звуковые сигналы через ТР-804 не проходят, блок нужно перезагрузить.
Так же следует помнить что остановка приложения synapse-device в блоке ТР-804, выполняемая например при обновлении прошивки блока, отключает модуль Бруклин. Для восстановления работоспособности требуется перезагрузка ТР-804
- Прошивка модуля Данте закончена
- Необходимо проверить настройки модуля Бруклин
- в Dante Controller дважды кликнуть ЛКМ по имени блока в списке входов или выходов
- откроется окно с настройками Бруклина
- на вкладке AES67 настройка AES67 Mode -Enabled
- На вкладке Device Config в поле RenameDevice установить требуемое имя в сети Dante
