ТР-325 подключение к DHD SX2 Кнопка А - включение микрофона кнопка B - TalkBack.¶
Реализовано в Краснодаре, Первое Радио (#86613).
Включение/Выключение микрофона кнопкой А.¶
Алгоритм работы:¶
- Оператор держит фейдер в открытом состоянии.
- Канал открывается/закрывается обычными кнопками ON/OFF
- Канал открывается/закрывается нажатием на кнопку А панели ТР-325
- Кнопка А подсвечивается, когда микрофон включен.
Создать логические функции для включения и выключения микрофона кнопкой А:

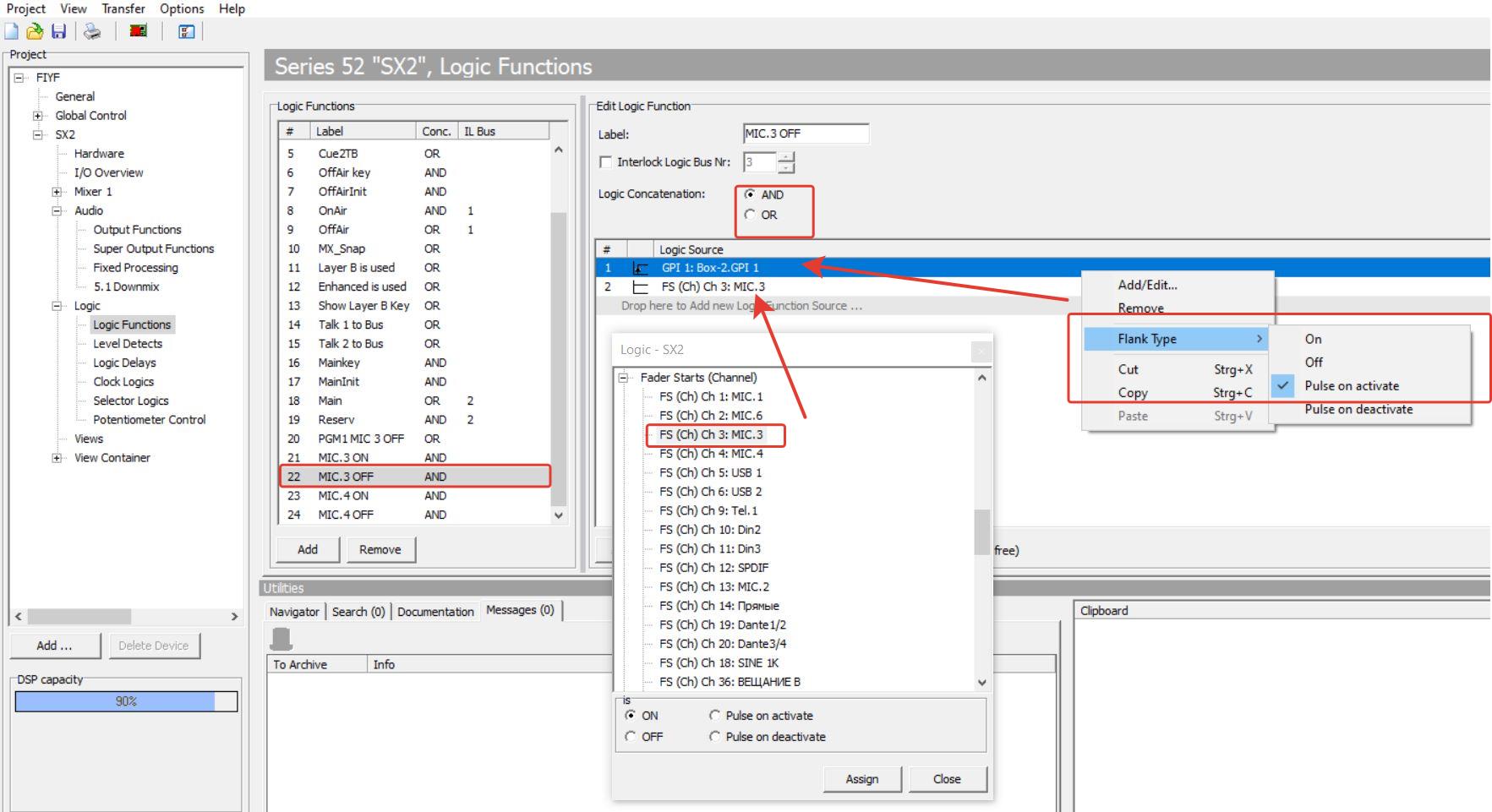

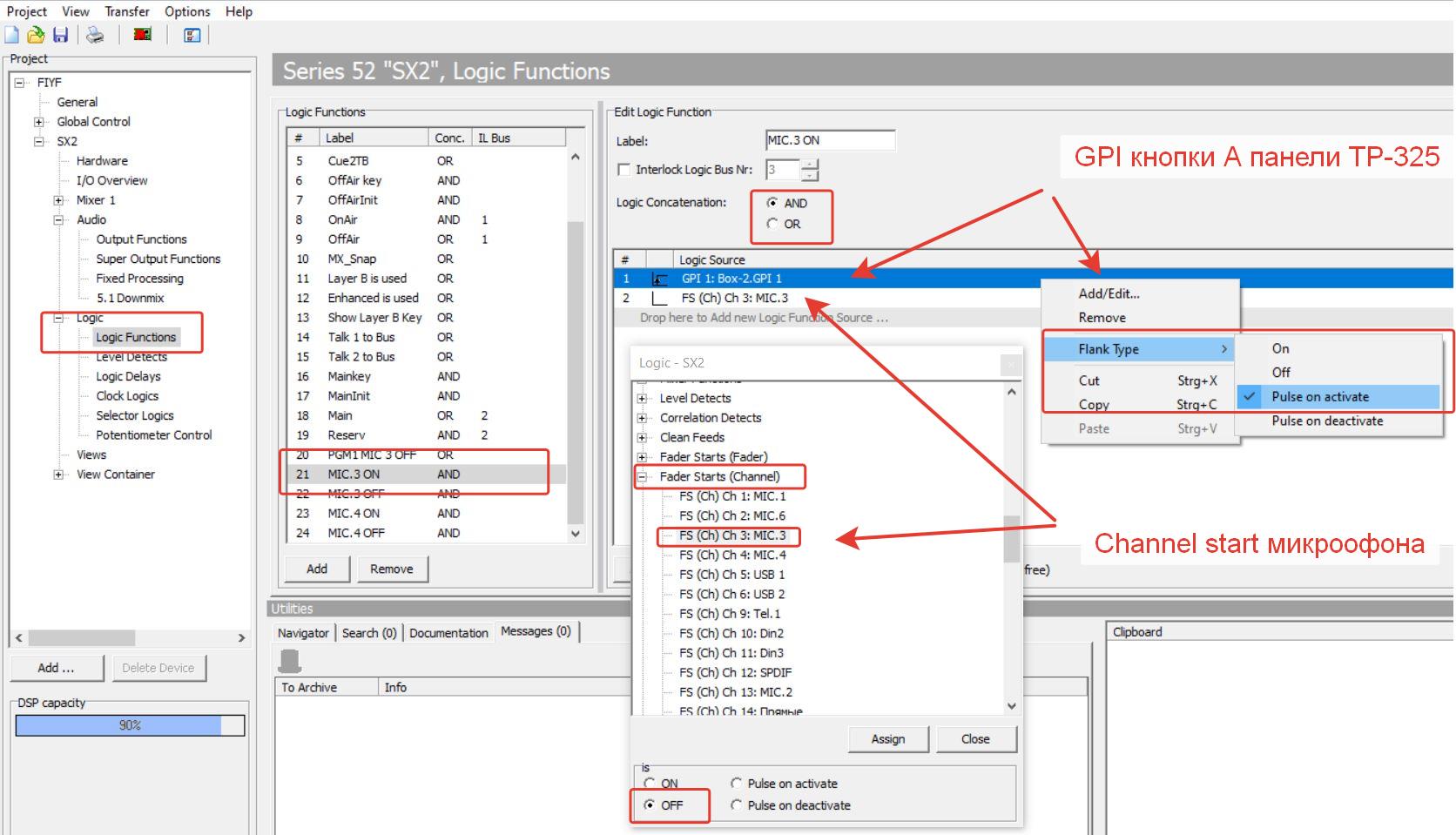

Функция включения микрофона активируется если микрофон ВЫКЛЮЧЕН и (and) приходит импульс нажатия на кнопку:

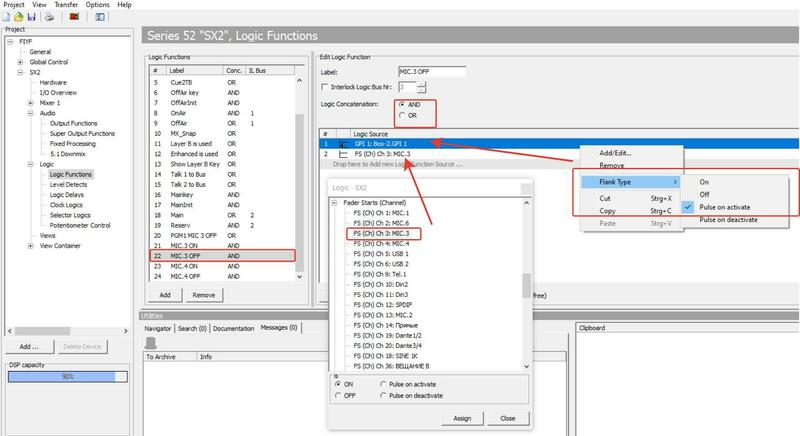

Функция Выключения микрофона активируется если микрофон ВКЛЮЧЕН и (and) приходит импульс нажатия на кнопку:

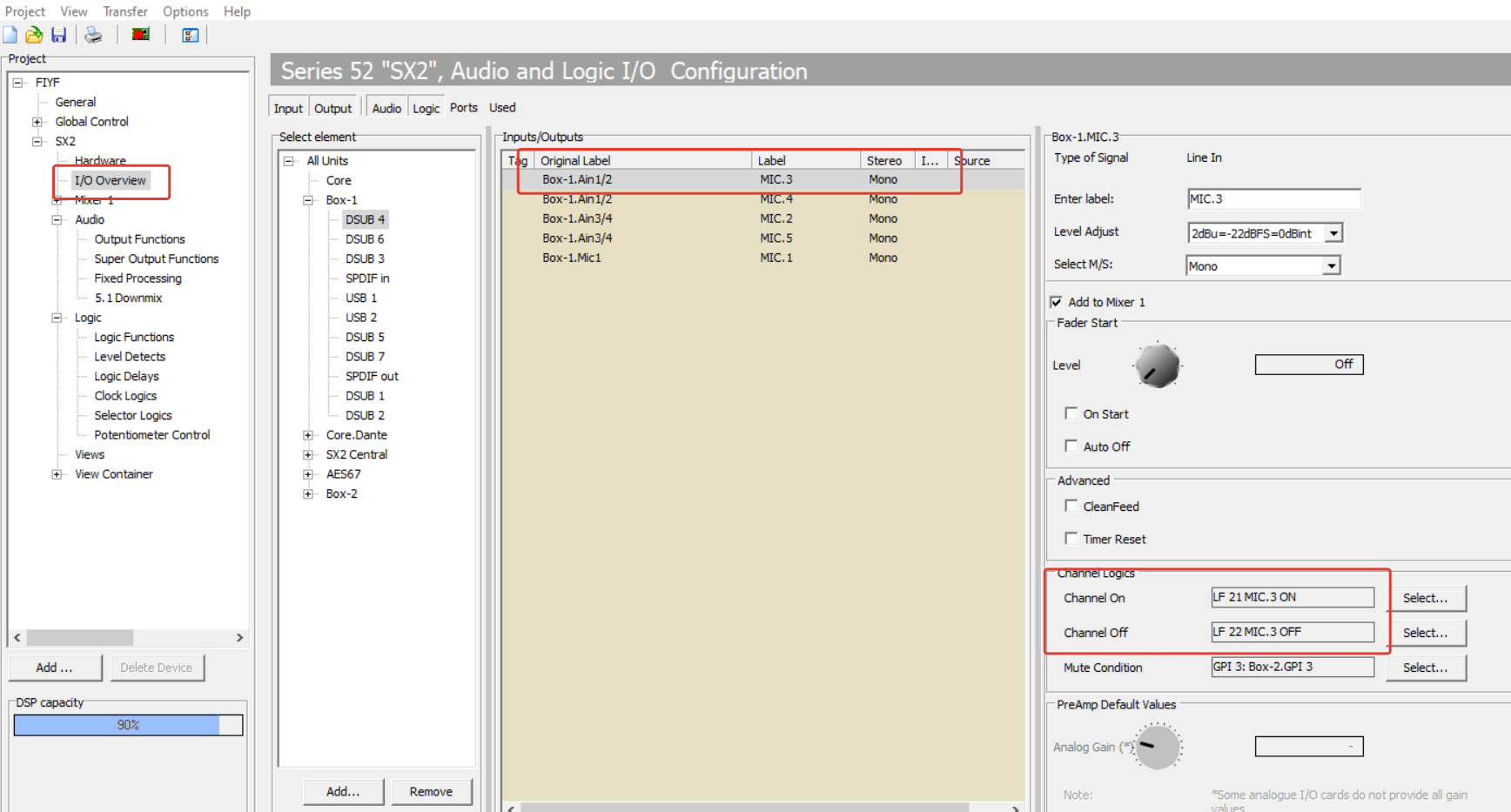

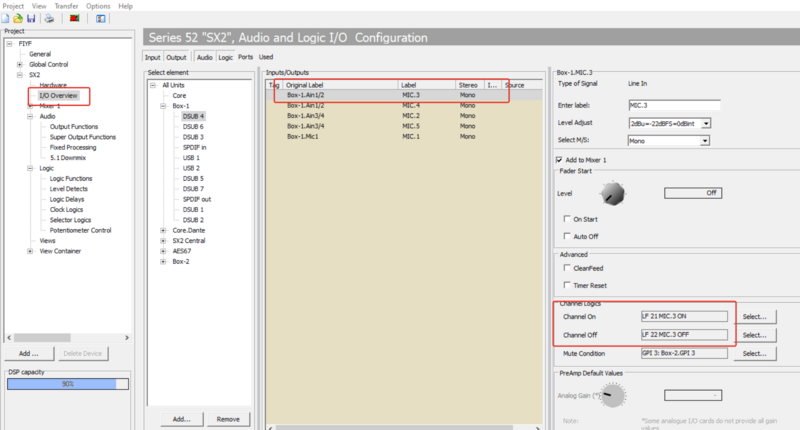

Эти логические функции назначаем для включения и выключения микрофонного канала:
Подсветка кнопки должна работать от Channel Start микрофона:
Режиссерская связь (TalkBack) при нажатии на кнопку В.¶
Алгоритм работы:¶
- Ведущий в студии нажимает на кнопку "В" на панели ТР-325.
- При нажатой кнопке "В" микрофон отключается от эфира
- При нажатой кнопке "В" приглушается звук программы в мониторах аппаратной
- При нажатой кнопке "В" микрофон оператора коммутируется на встроенный в пульт динамик через отдельный регулятор громкости.
- При нажатой кнопке "В" она подсвечивается.

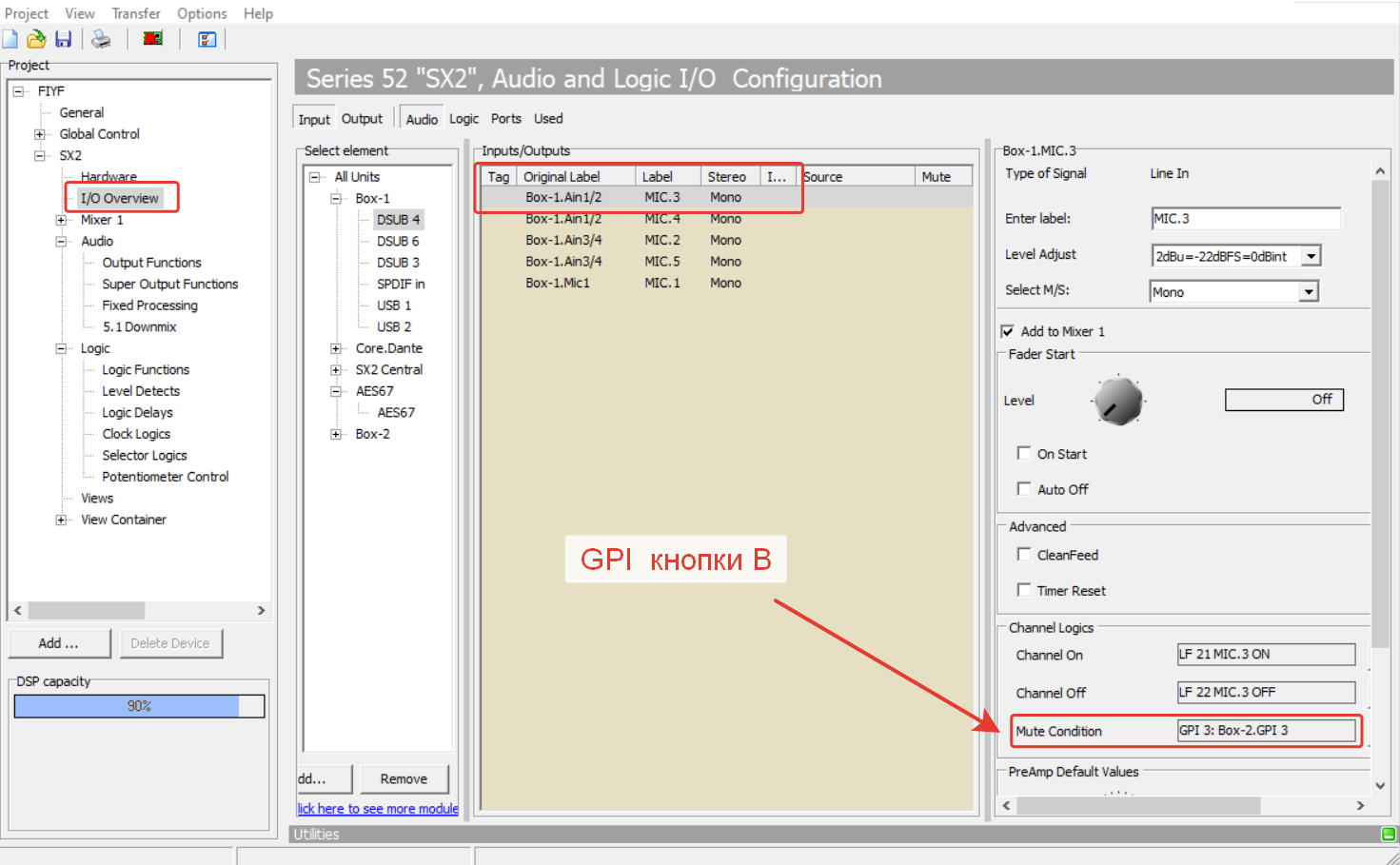

Отключить микрофон от эфира при нажатии на кнопку (MUTE):
Настроить приглушение (диммирование) программы в мониторах аппаратной:

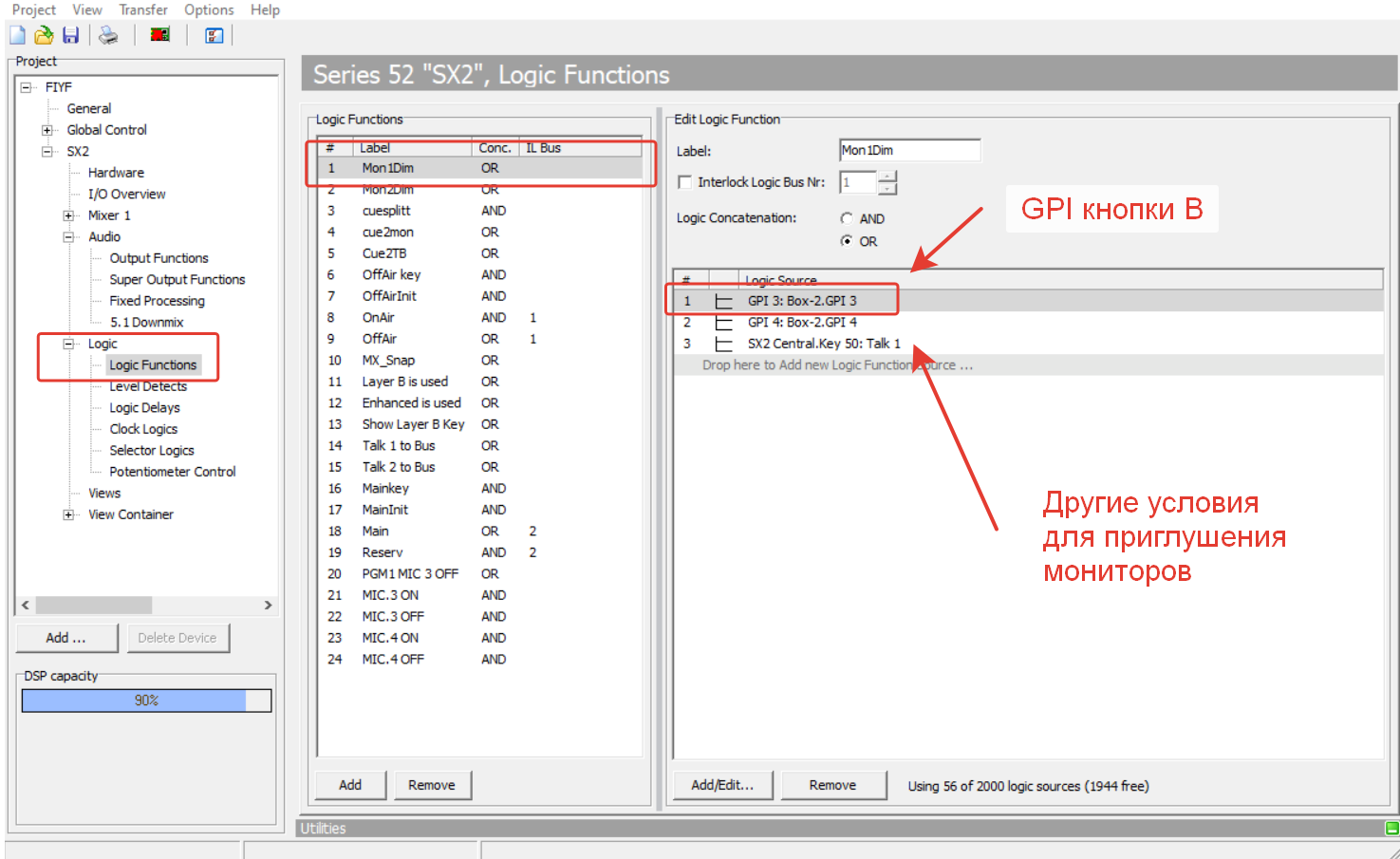

Для этого добавить в стандартную логическую функцию Mon1Dim событие замыкания контактов GPI кнопки:

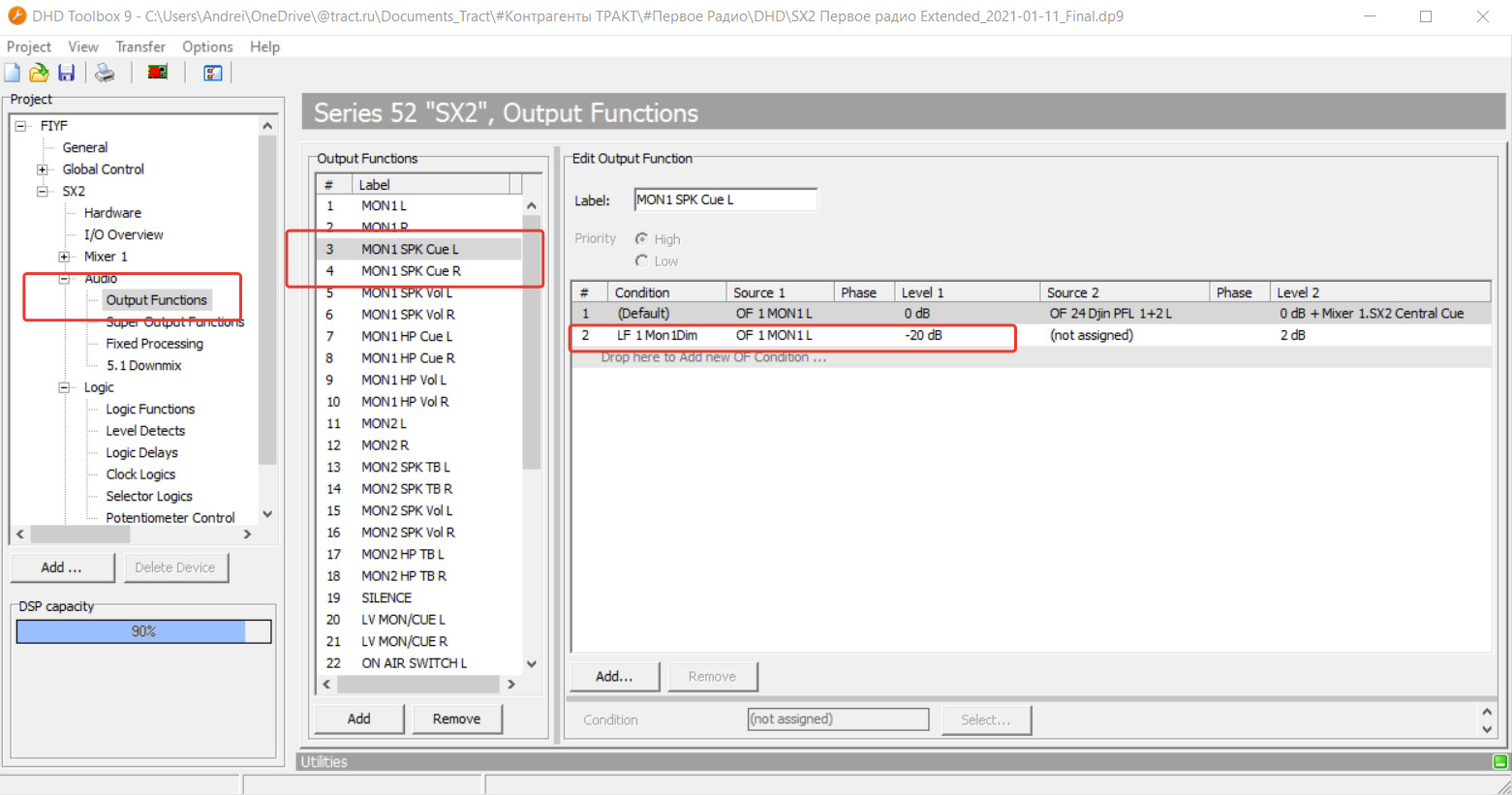

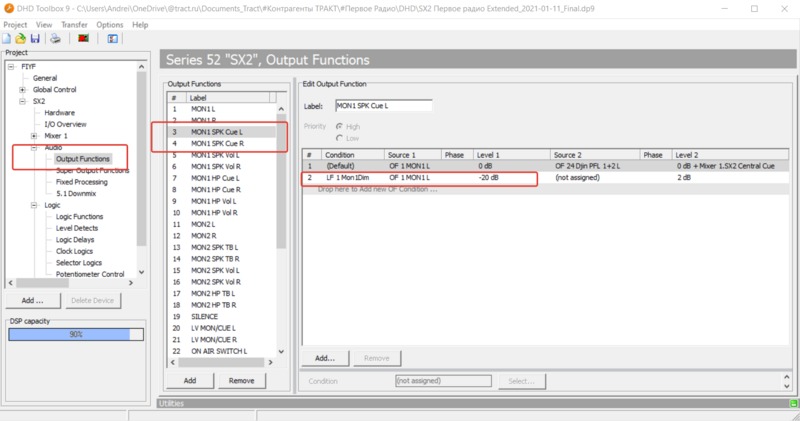

И добавить диммирование программы мониторов MON1 по условию Mon1Dim:

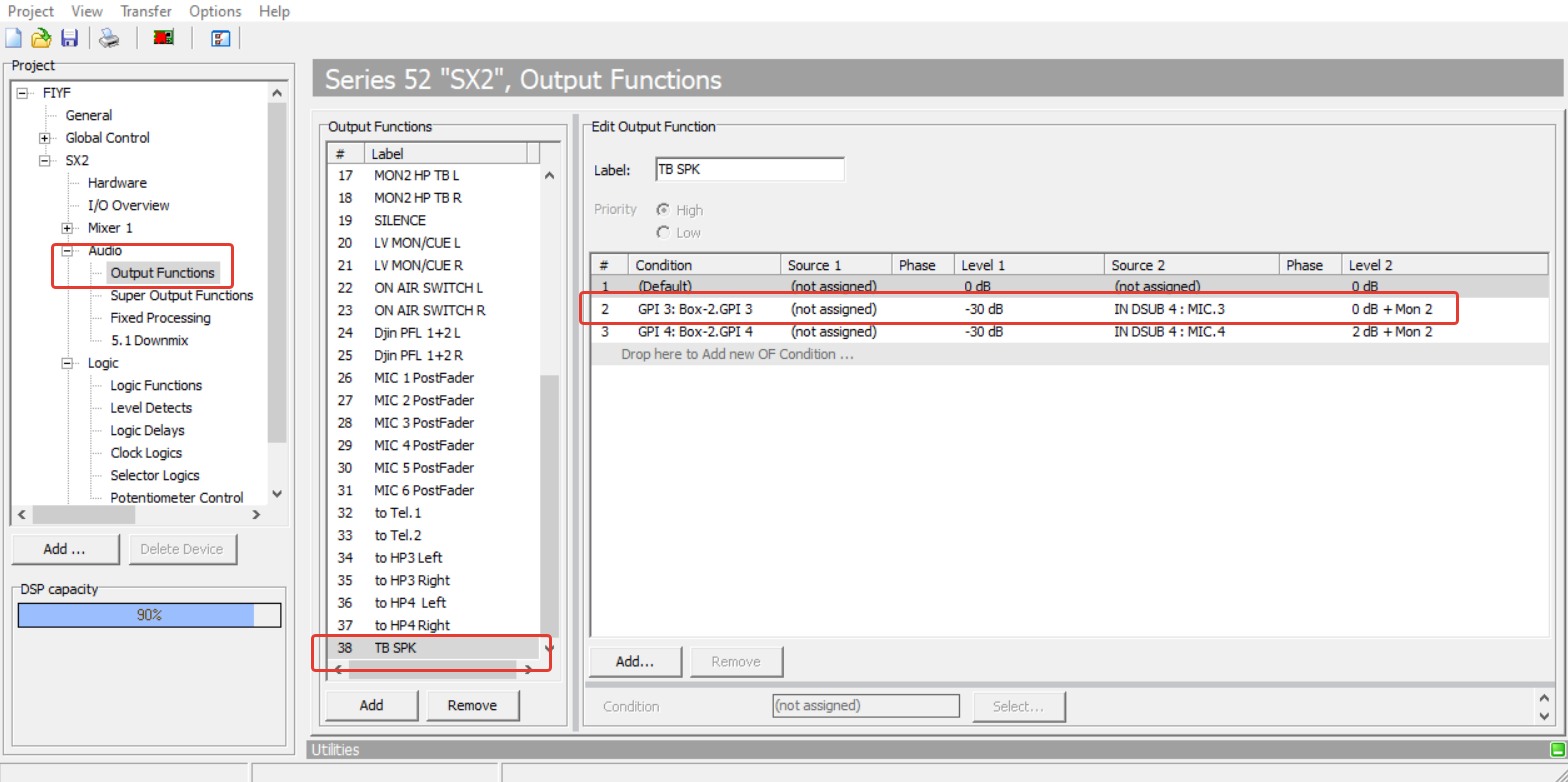

Настроить коммутацию микрофона ведущего во встроенный динамик через отдельный регулятор уровня (я использовал Mon2 - над динамиком):

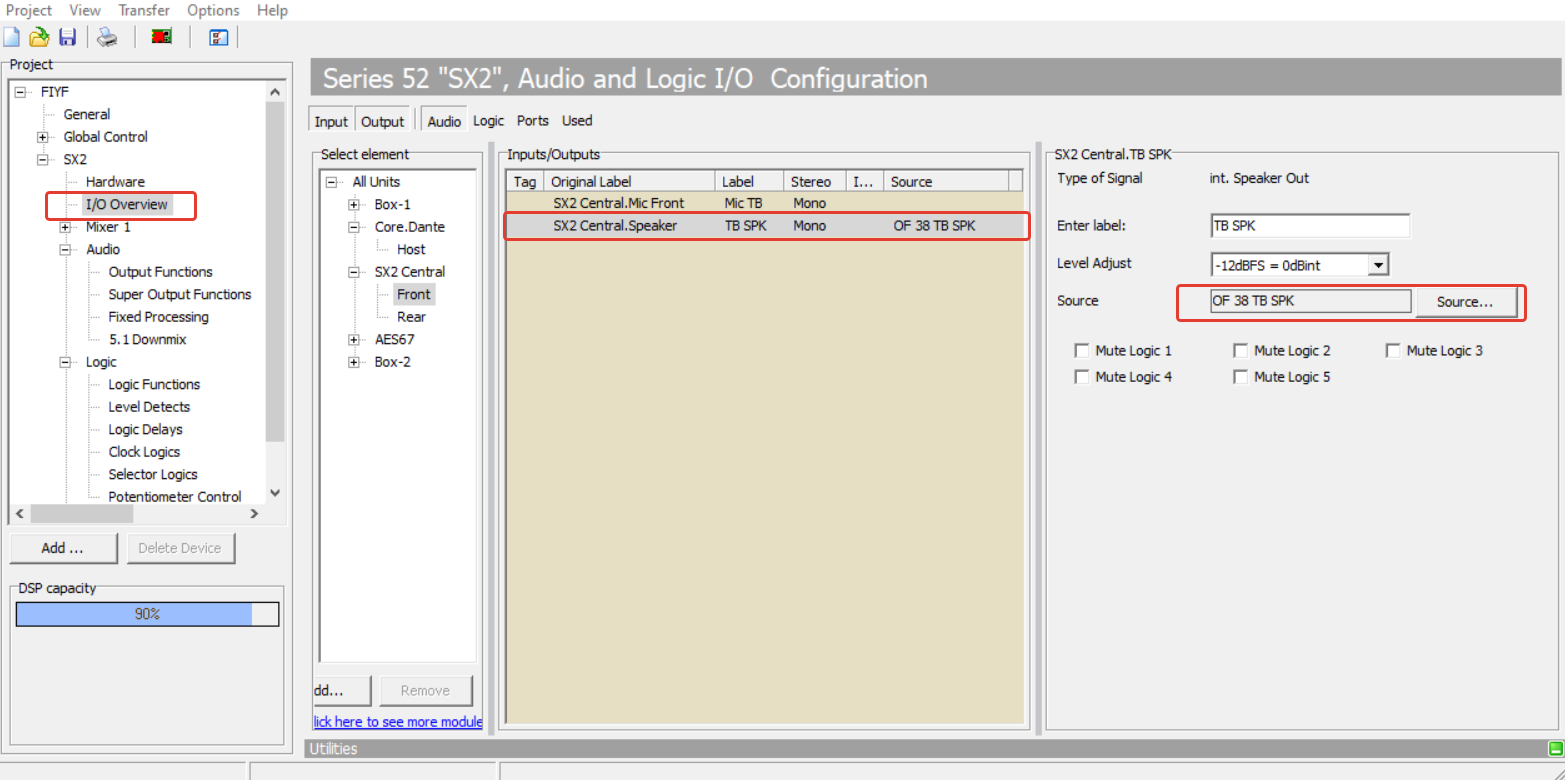

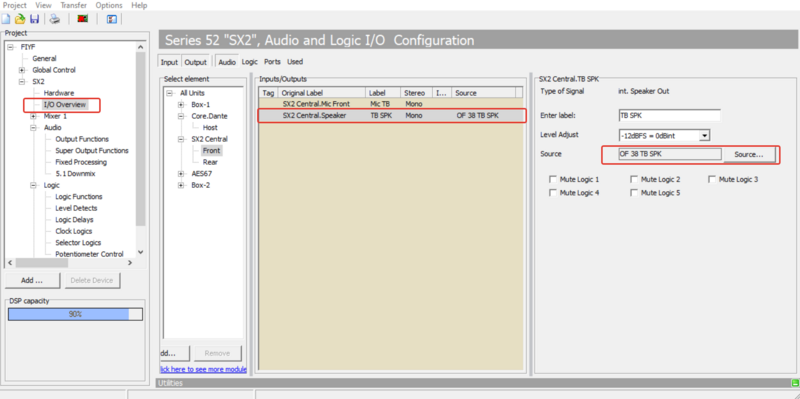

Во встроенный динамик должна быть назначена настроенная Output Function:

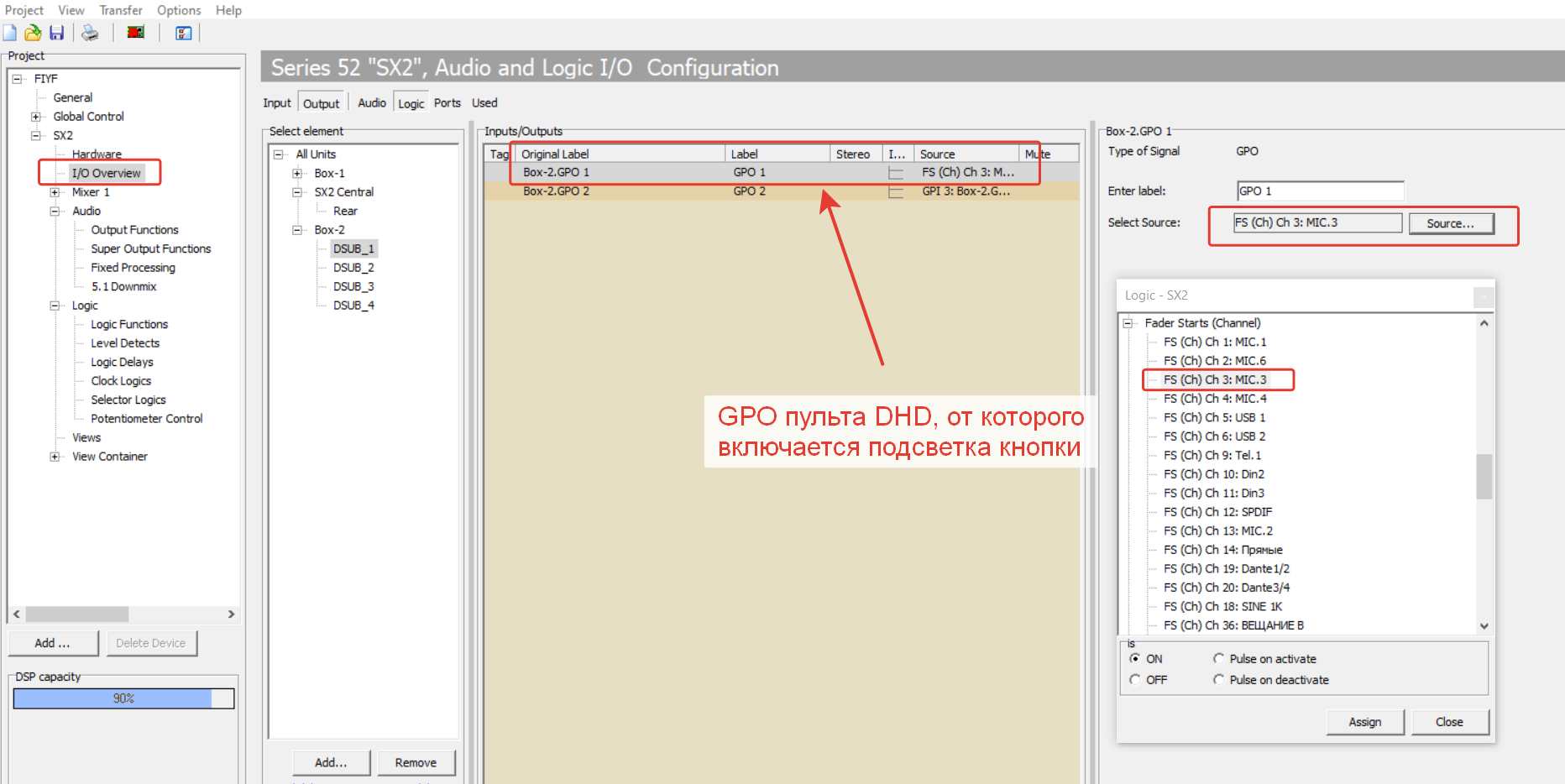

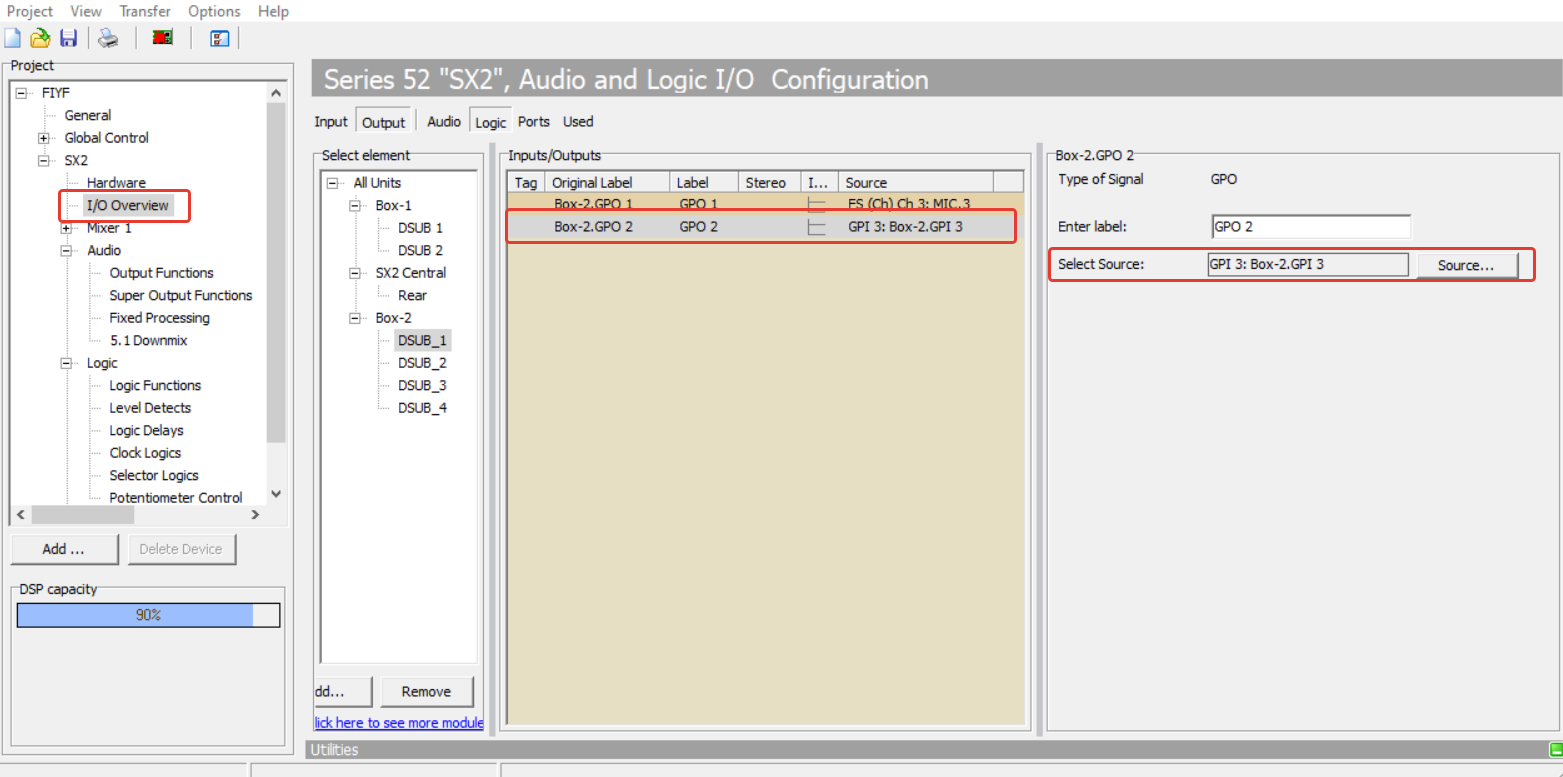

Настроить GPO для подсветки кнопки при нажатии от замыкания GPI:

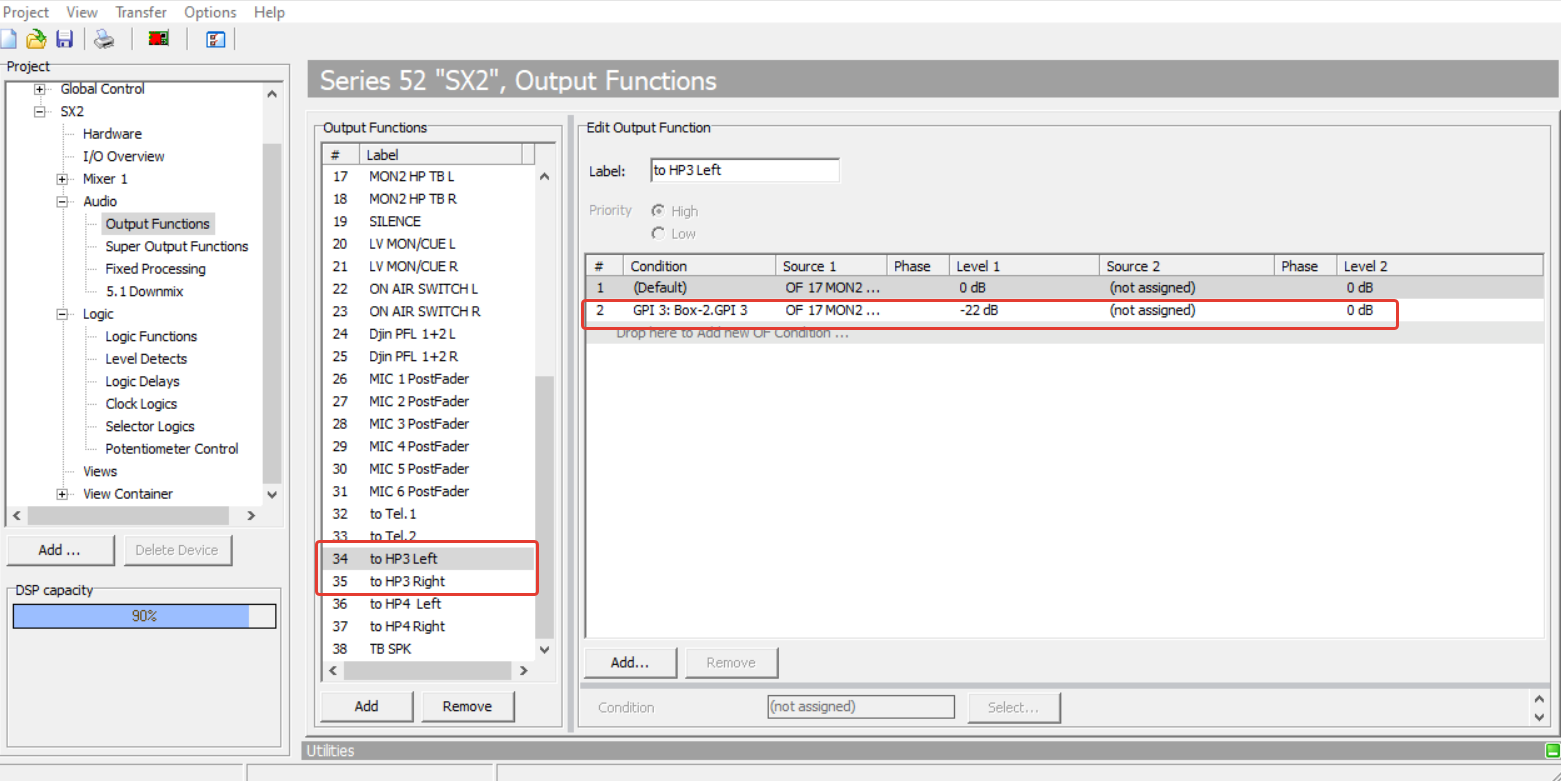

Дополнительно в Краснодаре было настроено приглушение звука программы в наушниках ведущего:
¶
