Обновление прошивки модуля Dante Brooklyn¶
Работа с сетью Dante в блоках ТР-122(М), ТР-804 и пульте ТР-7 Synergy Mini Dante осуществляется с помощью модуля Dante Brooklyn.
В блоках могут быть установлены модули Dante Brooklyn в одной из версий: Brooklyn II или Brooklyn 3.
Для установки правильной прошивки нужно знать версию и количество каналов модуля.
Важно: Прошивки разных версий модулей несовместимы, а программы для прошивки опознают только свой тип модуля.
Установка неподходящего ПО может привести к некорректной работе устройства.
Узнать версию и количество каналов модуля BROOKLYN можно:
-
в ПО Dante Controller:
Device View > вкладка Status > строка Dante Model: Brooklyn II или Brooklyn 3

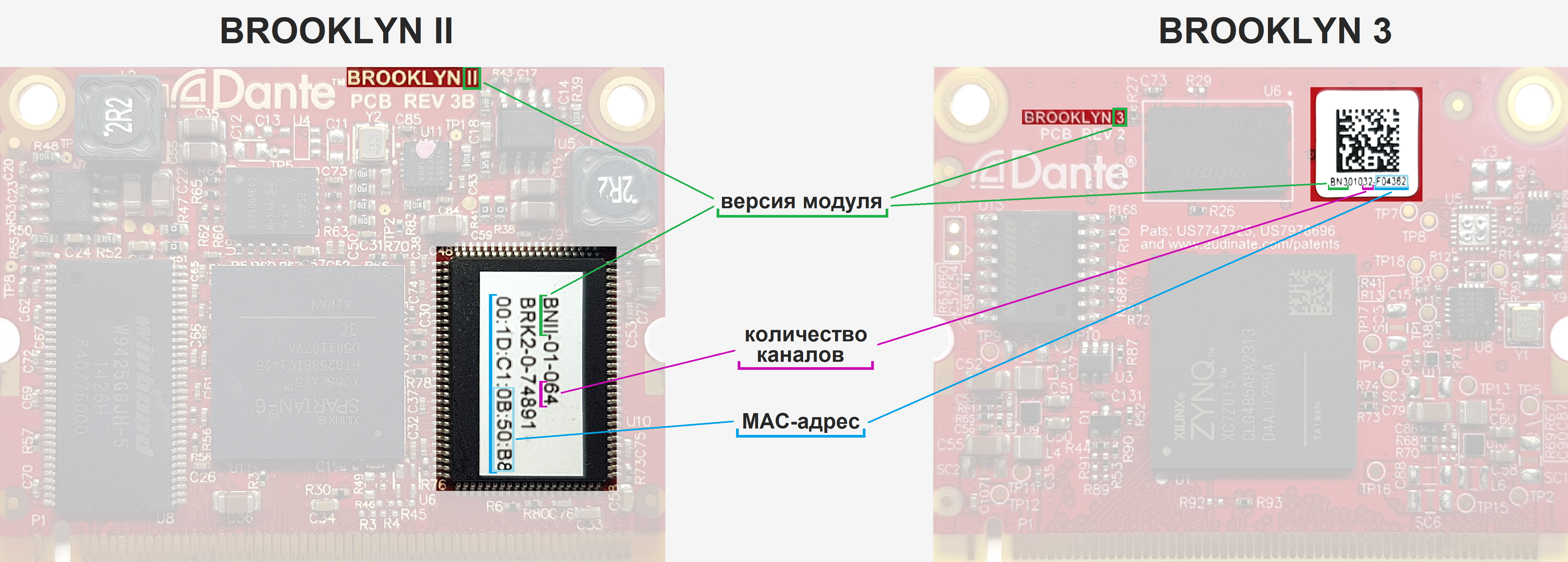

- по маркировке на самом модуле (выделены зеленым на рисунке)
На наклейке модуля указан идентификационный номер: BNII-**-064 или BN3**032
BNII — версия BROOKLYN II, BN3 — версия BROOKLYN 3
064 и 032 в конце идентификационного номера (выделены розовым цветом на рисунке) — количество каналов модуля.
Важно: Brooklyn 3 поставлялись в двух вариантах количества каналов — 64 и 32. Это так же влияет на выбор версии прошивки.
В Device View вкладка Status не показывает количество каналов модуля. Поэтому рекомендуется проверить маркировку непосредственно на этикетке модуля.
Последняя группа из 6 знаков на наклейке (выделены голубым цветом на рисунке) — МАС-адрес модуля.
Обновление прошивки модуля Brooklyn 3 производится по инструкции на странице AoIP кодек Dante ТР-122М (Модуль Brooklyn 3)
Установочные файлы для Brooklyn II¶
Настройка и конфигурирование блока производится с помощью программы Dante Controller.
Скачать Dante Controller: www.audinate.com/products/software/dante-controller
Для обновления прошивки модуля Dante Brooklyn II используется ПО Dante Firmware Update Manager.
Скачать Dante Firmware Update Manager: DanteFirmwareUpdateManager-3.10.6.2_windows.exe
Модуль версии Brooklyn II больше не выпускается, поэтому ПО Dante Firmware Update Manager недоступно для скачивания на официальном сайте производителя.
Скачать прошивку для ТР-122: TR-122_1.0.2_all_BN2.dnt версия 1.0.2, Версия Audinate Firmware: 4.2.0.28.
Скачать прошивку для ТР-122М: TR-122M_all_BN2_2021-12-09.dnt версия 1.1.1, Версия Audinate Firmware: 4.2.3.13.
Файлы этих прошивок (в названии указано all и BN2) содержат прошивки для всех возможных комбинаций установленных модулей BROOKLYNII.
В базовый блок ТР-122(М) опционально можно установить 1 или 2 модуля с разным количеством аналоговых и AES входов/выходов.
Для для каждого устройства с разным числом входных/выходных каналов предусмотрены разные прошивки.
| Установленные модули | Название файла прошивки |
Количество моно выходов |
Всего выходов (AES дублируют аналоговые) |
Количество моно входов | Всего выходов | ||
|
Аналог |
AES |
Аналог |
AES | ||||
| Блок ТР-122 без модулей |
Tract TR-122_OUT-8A-8D |
8 |
8 |
8 |
0 |
0 |
0 |
| ТР-122-1 |
Tract TR-122_OUT-8A-8D_IN-8A |
8 |
8 |
8 |
+ 8 |
0 |
8 |
|
ТР-122-2 |
Tract TR-122_OUT-8A-8D_IN-8D |
8 |
8 |
8 |
0 |
+ 8 |
8 |
|
ТР-122-3 |
Tract TR-122_OUT-12A-8D_IN-2A |
8 + 4 |
8 |
12 |
+ 2 |
0 |
2 |
|
ТР-122-4 |
Tract TR-122_OUT-8A-16D |
8 |
8 + 8 |
16 |
0 |
0 |
0 |
|
ТР-122-1 + ТР-122-4 |
Tract TR-122_OUT-8A-16D_IN-8A |
8 |
8 + 8 |
16 |
+ 8 |
0 |
8 |
|
ТР-122-2 + ТР-122-4 |
Tract TR-122_OUT-8A-16D_IN-8D |
8 |
8 + 8 |
16 |
0 |
+ 8 |
8 |
|
ТР-122-3 + ТР-122-4 |
Tract TR-122_OUT-12A-16D_IN-2A |
8 + 4 |
8 + 8 |
16 |
+ 2 |
0 |
2 |
В названии файла прошивки для конкретной версии модуля количество каналов указывается в моно.
Например, для блока, где установлен один модуль ТР-122-3, используется название файла прошивки TR-122M_OUT-12A-8D_IN-2A:
-
OUT - выходные каналы
- 12A (Analog) - количество моно каналов для аналоговых выходов
- 8D (Digital) - количество моно каналов для выходов AES
-
IN - входные каналы
- 2A (Analog) - количество моно каналов для аналоговых входов
Важно: При обновлении ТР-122 с серийными номерами до SN:032 до версии Audinate Firmware 4.2.0.28 сеть Dante перестанет работать в режиме 100мБит/с .
Для работы в сети 100мБит/с установите прошивку с версией Audinate Firmware 3.10.34.1.
Прошивки для ТР-122 с версией Audinate Firmware 3.10.34.1 представлены в таблице:
| Установленные модули |
Количество моно выходов |
Количество моно входов | Прошивка | Версия Audinate Firmware | ||
|
Аналог |
AES |
Аналог |
AES | |||
| Блок ТР-122 без модулей | 8 | 8 | - | - | TP122_8A-8D-2019-02-21.dnt |
3.10.34.1 |
| ТР-122-1 | 8 | 8 | 8 | - |
3.10.34.1 |
|
|
ТР-122-2 |
8 | 8 | - | 8 | TP122_8A-8D_8D-2019-02-15.dnt |
3.10.34.1 |
|
ТР-122-3 |
12 | 8 | 2 | - |
3.10.34.1 |
|
|
ТР-122-4 |
8 | 16 | - | - |
3.10.34.1 |
|
|
ТР-122-1 + ТР-122-4 |
8 | 16 | 8 | - |
3.10.34.1 |
|
|
ТР-122-2 + ТР-122-4 |
8 | 16 | - | 8 |
3.10.34.1 |
|
|
ТР-122-3 + ТР-122-4 |
12 | 16 | 2 | - |
3.10.34.1 |
|
Скачать прошивку Brooklyn II для платформы ТР-804: TR7_4.2_BN2-2020-09-14.dnt
В платформу ТР-804 могут устанавливаться модули IP ввода-вывода :
- ТР-804-Dante - 8 моно входов/выходов формата Dante
- ТР-804-Dante-Ext - дополнительные 8 моно входов/выходов для модуля ТР-804-Dante
- ТР-804-AES67 - 8 моно входов/выходов формата AES67
- ТР-804-AES67-Ext - дополнительные 8 моно входов/выходов для модуля ТР-804-AES67
Для каждой комбинации установленных модулей с разным числом входных/выходных каналов предусмотрены разные прошивки.
Файл (в названии указано all и BN2) содержит прошивки для всех возможных комбинаций установленных модулей BrooklynII.
Скачать прошивку Brooklyn II для ТР-804: TR-804 all_BN2-2021-10-22.dnt
Скачать прошивку Brooklyn II для пульта ТР-7 Synergy Mini Dante: TR7_4.2_BN2-2020-09-14.dnt
Подробную информацию об использовании модуля Dante можно найти в Руководстве пользователя Synergy Mini, раздел 8.7 "Использование модуля Dante".
Инструкция по установке прошивки модуля Dante Brooklyn II¶
Сначала необходимо подключить блок и компьютер к сети Dante и запустить ПО Dante Firmware Update Manager.
Важно: блок ТР-804 рекомендуется отключить от сети Синапс. Во время установки обновления пришедшая из сети команда на рестарт может привести к повреждению модуля

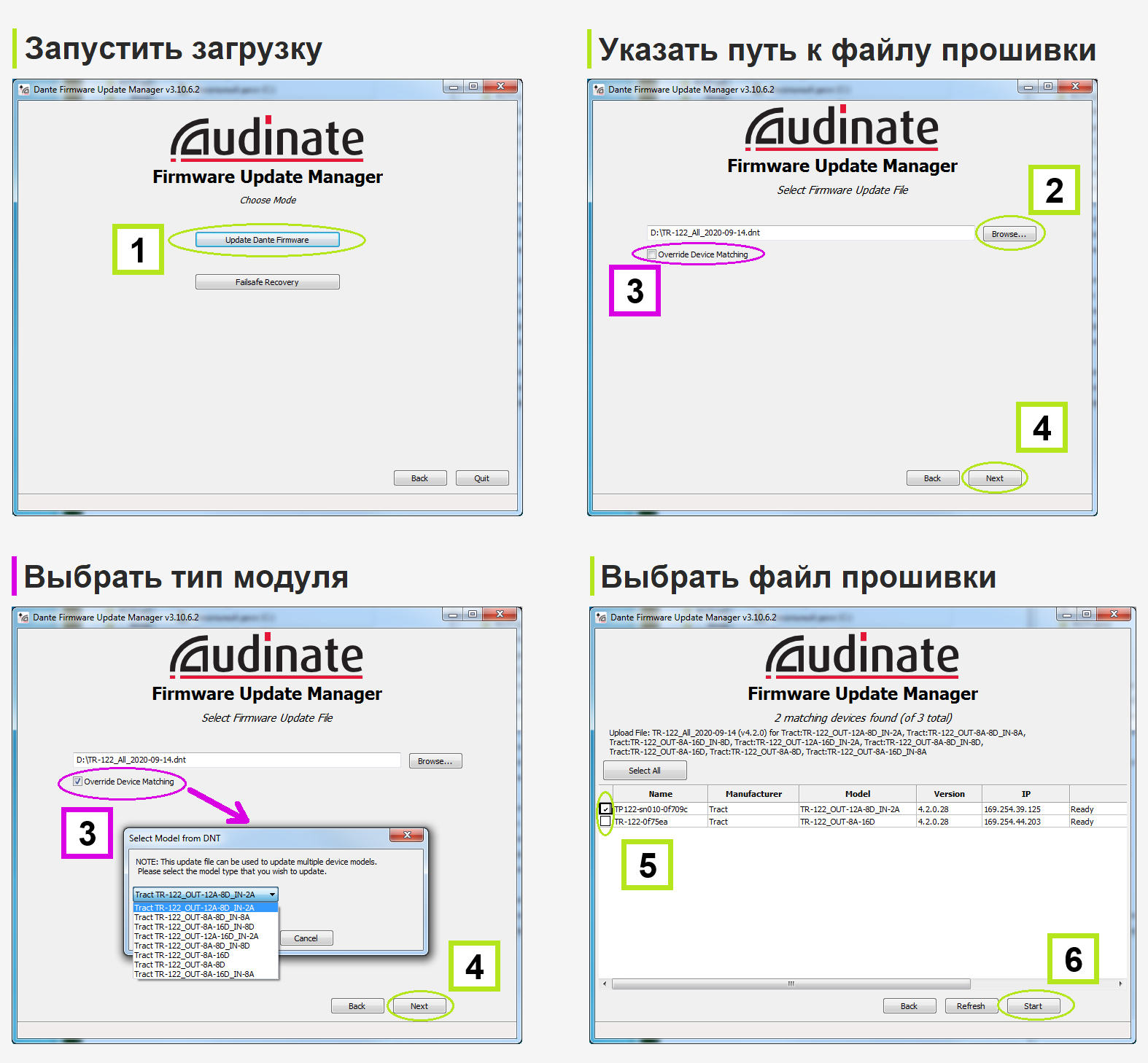

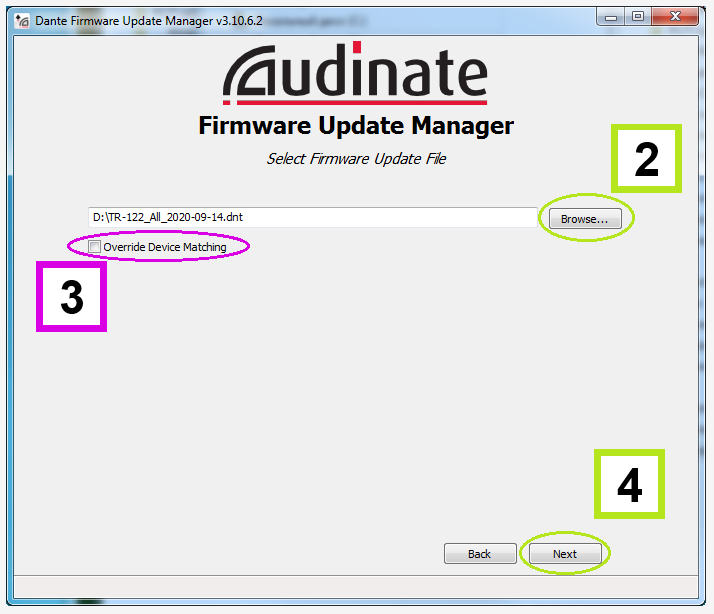

В открывшимся окне нужно проделать следующие шаги (см. рисунок):

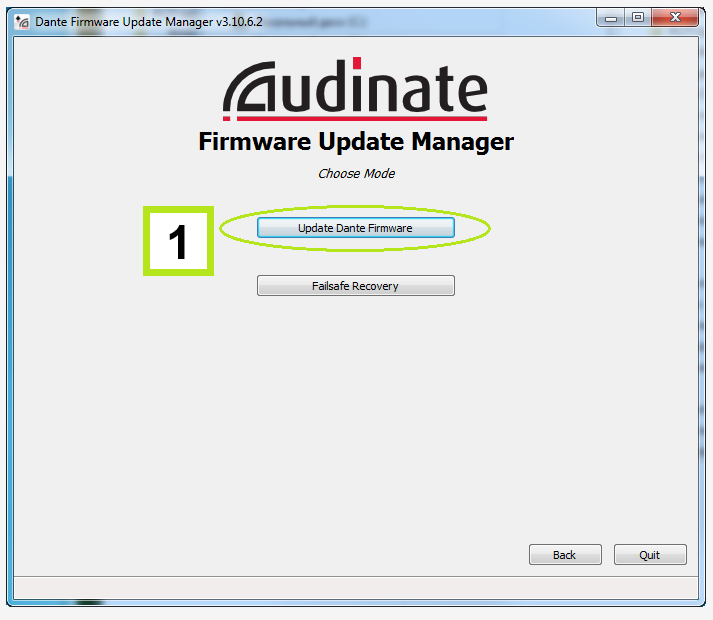

- Нажать кнопку Update Dante Firmware;
- По кнопке Browse указать путь к скачанному файлу прошивки;
Пункт 3 выполняется, если необходимо изменить конфигурацию входов/выходов устройства.
Например, когда был заменён модуль Dante или устройство с совместимой прошивкой не может быть найдено.

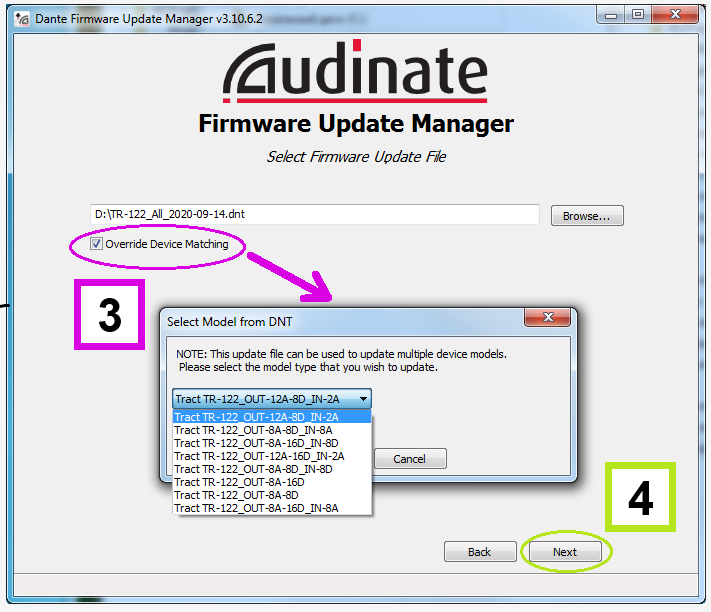

- Установите галочку в чекбоксе Override Device Matching. После нажатия кнопки Next появится окно с выбором конфигурации входов/выходов.
Соответствие названия модуля для конкретной конфигурации блока см. выше под спойлером Скачать прошивку для.. ; - После нажатия кнопки Next программа произведёт поиск устройств;
Если Dante Firmware Update Manager не обнаруживает блок или модуль, попробуйте временно отключить брандмауэр ПК или добавить ПО Dante в исключения.

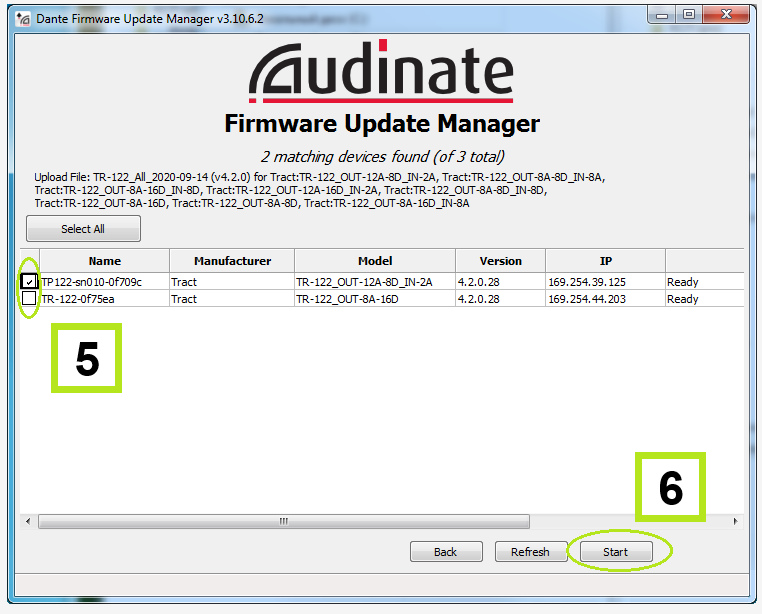

- Найденные блоки нужно отметить галочками в чекбоксах и нажать кнопку Start;
- После запуска установки обновление прошивки займёт несколько минут.
По окончании настройки нужно перезагрузить модуль, отключив и включив питание блока. Готово!
Важно: Остановка приложения synapse-device в блоке ТР-804, выполняемая в том числе при обновлении прошивки блока, отключает модуль Бруклин.
Для восстановления работоспособности требуется перезагрузка ТР-804.
Установочные файлы для Brooklyn 3¶
Настройка и конфигурирование блока производится с помощью программы Dante Controller.
Для обновления прошивки модуля Dante Brooklyn 3 используется ПО Dante Updater, которое является частью Dante Controller.
В некоторых версиях ПО прошивка модулей может не работать. Для обновления прошивки в блоках Тракт рекомендуется проверенная версия 4.15.0.10
Скачать рекомендованную версию Dante Controller: DanteController-4.15.0.10_windows.exe
В базовый блок ТР-122М опционально можно установить 1 или 2 модуля с разным количеством аналоговых и AES входов/выходов.
Для каждой комбинации установленных модулей с разным числом входных/выходных каналов предусмотрены разные прошивки.
| Установленные модули | Файлы прошивки | Количество выходов стерео | Количество входов стерео | ||
|
Аналог |
* AES |
Аналог |
AES | ||
| ТР-122М без модулей | 4 | 4 | - | - | |
| ТР-122М с модулем ТР-122-1 | 4 | 4 | 4 | - | |
|
ТР-122М с модулем ТР-122-2 |
4 | 4 | - | 4 | |
|
ТР-122М с модулем ТР-122-3 |
TR-122M_OUT-6A-4D_IN-1A_BN3x32.dnt | 6 | 4 | 1 | - |
|
ТР-122М с модулем ТР-122-4 |
4 | 8 | - | - | |
|
ТР-122М с модулями ТР-122-1 + ТР-122-4 |
TR-122M_OUT-4A-8D_IN-4A_BN3x32.dnt | 4 | 8 | 4 | - |
|
ТР-122М с модулями ТР-122-2 + ТР-122-4 |
TR-122M_OUT-4A-8D_IN-4D_BN3x32.dnt | 4 | 8 | - | 4 |
|
ТР-122М с модулями ТР-122-3 + ТР-122-4 |
TR-122M_OUT-6A-8D_IN-1A_BN3x32.dnt | 6 | 8 | 1 | - |
*выходы AES дублируют аналоговые
В названии файла прошивки для конкретной версии модуля количество каналов указывается в стерео.
Например, для блока, где установлен один модуль ТР-122-3, используется название файла прошивки TR-122M_OUT-6A-4D_IN-1A:
-
OUT - выходные каналы
- 6A (Analog) - количество моно каналов для аналоговых выходов
- 4D (Digital) - количество моно каналов для выходов AES
-
IN - входные каналы
- 1A (Analog) - количество моно каналов для аналоговых входов
В платформу ТР-804 могут устанавливаться модули IP ввода-вывода :
- ТР-804-Dante - 8 моно входов/выходов формата Dante
- ТР-804-Dante-Ext - дополнительные 8 моно входов/выходов для модуля ТР-804-Dante
- ТР-804-AES67 - 8 моно входов/выходов формата AES67
- ТР-804-AES67-Ext - дополнительные 8 моно входов/выходов для модуля ТР-804-AES67
Для каждой комбинации установленных модулей с разным числом входных/выходных каналов предусмотрены разные прошивки.
Все возможные комбинации установленных в ТР-804 модулей и файлы прошивок Brooklyn 3 для них приведены в таблице:
| Установленные модули | Файлы прошивки |
Количество моно каналов Dante (вход и выход) |
|
ТР-804-Dante или ТР-804-AES67 |
8 | |
|
ТР-804-Dante + ТР-804-Dante-Ext или ТР-804-AES67 + ТР-804-AES67-Ext |
16 |

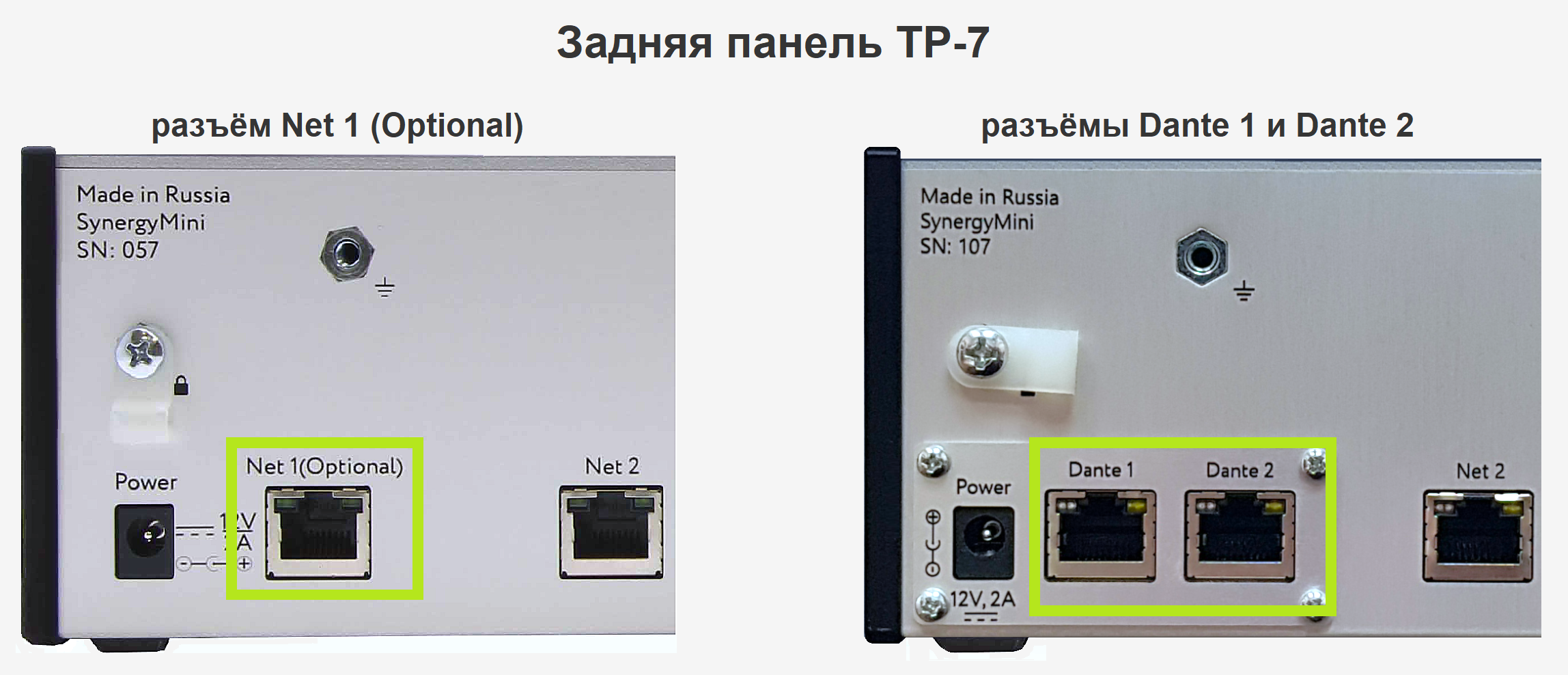

Пульт Synergy Mini Dante поставляется в двух версиях с разным количеством разъёмов RJ-45 для подключения к сети Dante:
- с 1 разъёмом - Net 1 (Optional)
- с 2 разъёмами - Dante 1, Dante 2
Версии пультов с установленными модулями и файлы прошивки Brooklyn 3 для них представлены в таблице:
| Версия пульта | Файлы прошивки |
Количество моно каналов Dante (вход и выход) |
|
с 1 разъёмом Net 1 (Optional) |
16 | |
|
с 2 разъёмами Dante 1, Dante 2 |
16 |
Инструкция по установке прошивки модуля Dante Brooklyn 3¶
Сначала необходимо подключить блок и компьютер к сети Dante. Рекомендуется подключение через гигабитный коммутатор.
Важно: блок ТР-804 рекомендуется отключить от сети Синапс. Во время установки обновления пришедшая из сети команда на рестарт может привести к повреждению модуля.
Затем нужно запустить ПО Dante Controller проделать следующие шаги:

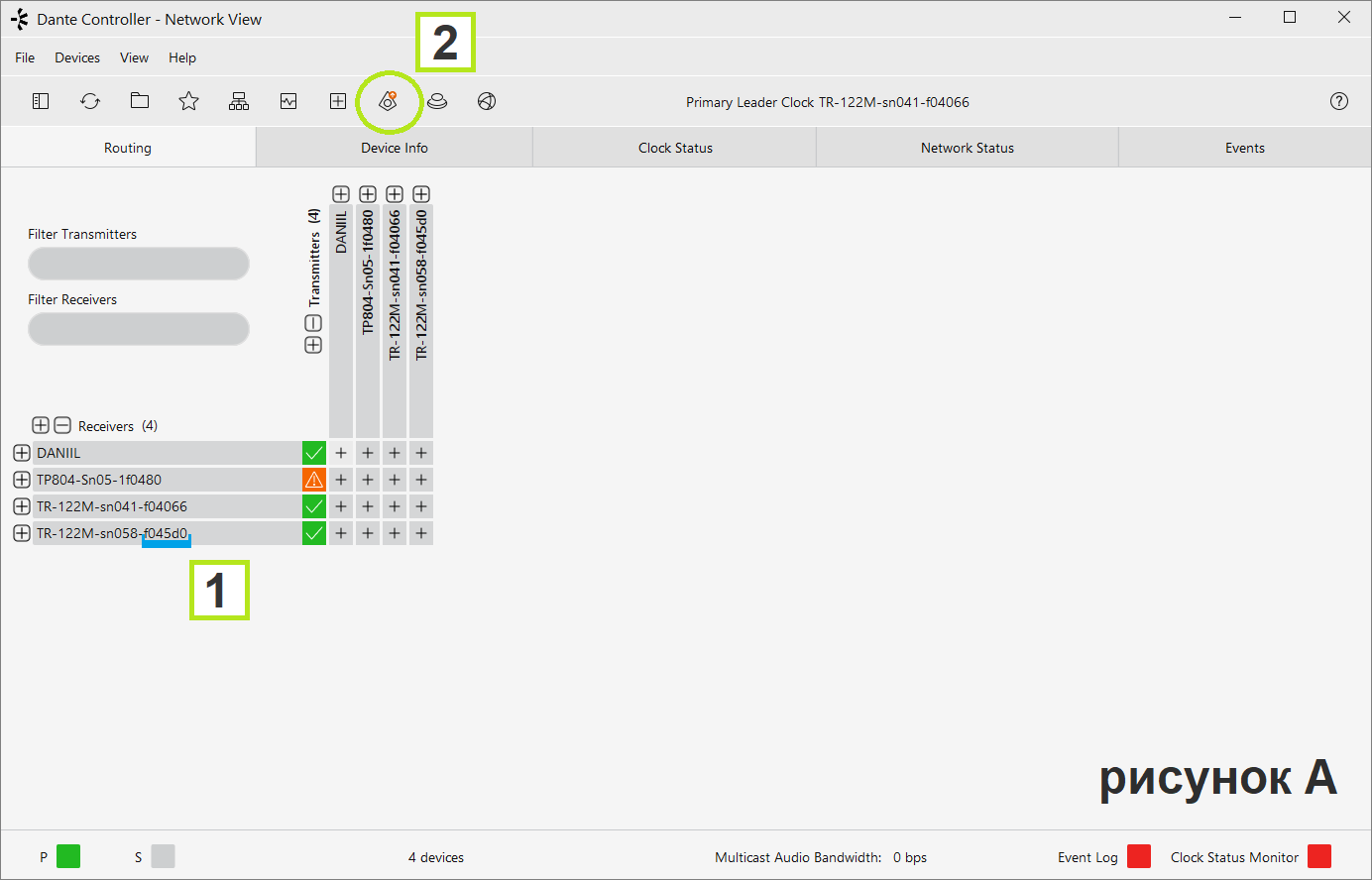

- В открывшимся окне на вкладке Routing в левом столбце по МАС-адресу проверить, что ПО обнаружило модуль для прошивки (рисунок А, [1])
МАС-адрес указан на наклейке непосредственно на самом модуле (см. выше первый на странице раздел под спойлером Где узнать тип модуля);
Если ПО Dante Updater не обнаруживает блок или модуль, попробуйте временно отключить брандмауэр ПК или добавить ПО Dante в исключения.
Также ПО Dante Updater может работать некорректно при использовании статического IP-адреса блока или сетевой карты.

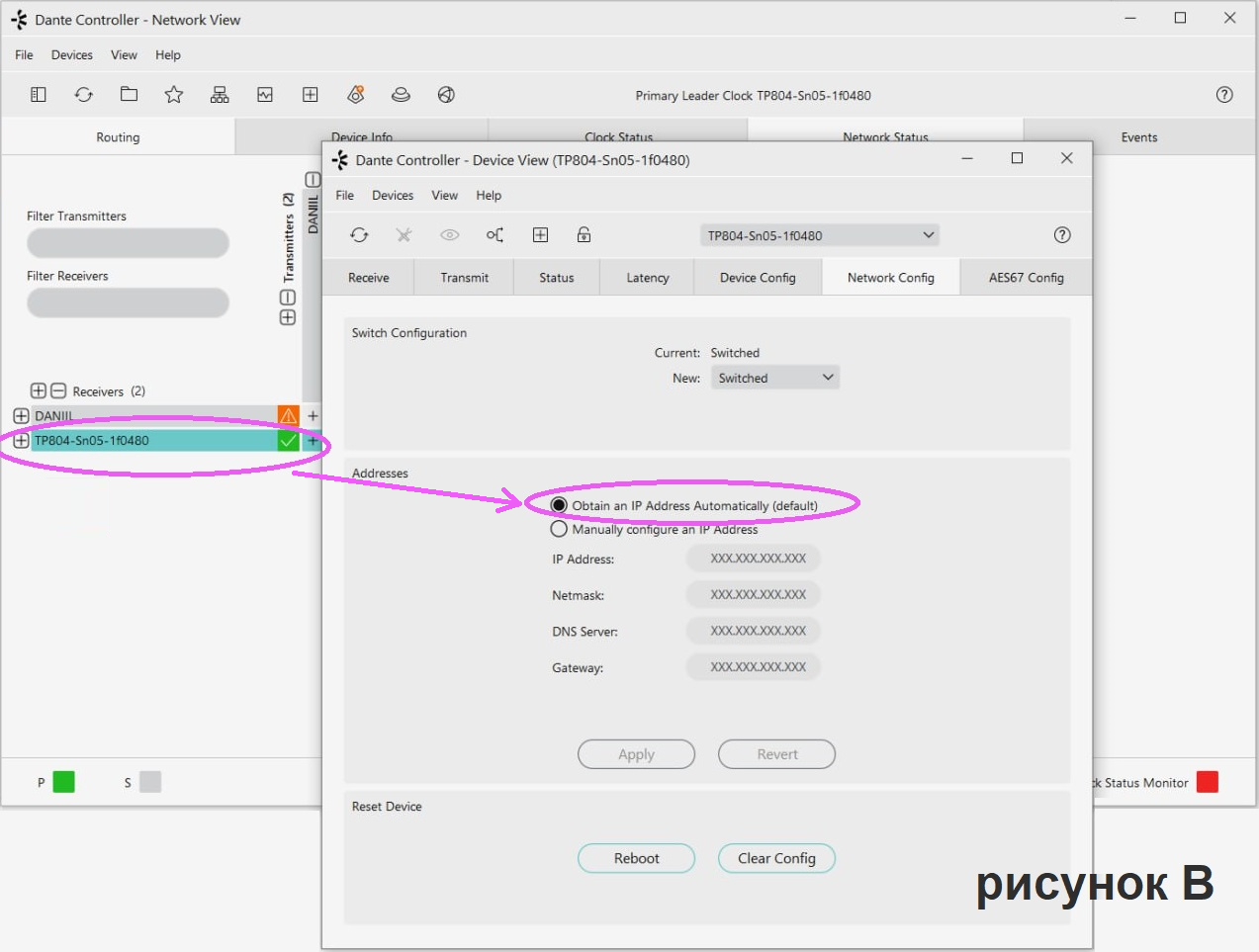

На время обновления рекомендуется отключить статический IP блока (рисунок В):
> в Dante Controller дважды кликнуть по строке с нужным модулем > в окне Device View вкладка Network Config > выбрать Obtain an IP Address Automatically.
- Когда Dante Controller обнаружил нужный блок, кликом по иконке ромба в строке инструментов открыть Dante Updater (рисунок А, [2]);

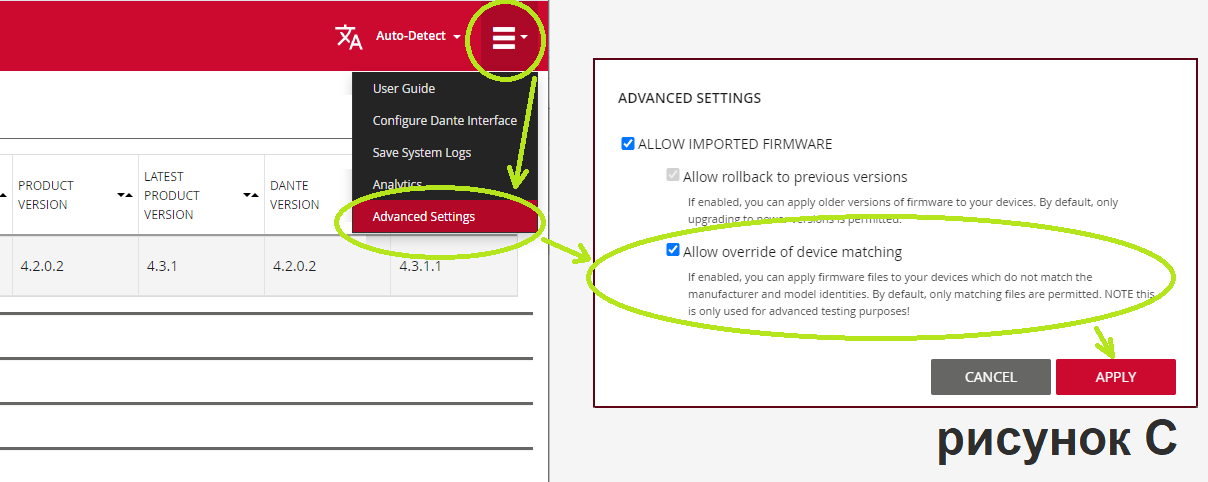

- При первом запуске ПО Dante Updater нужно установить настройки ПО (рисунок С):
> раскрыть меню с настройками в правом верхнем углу окна > пункт Advanced Settings > поставить галочку в чекбоксе Allow override of device matching.

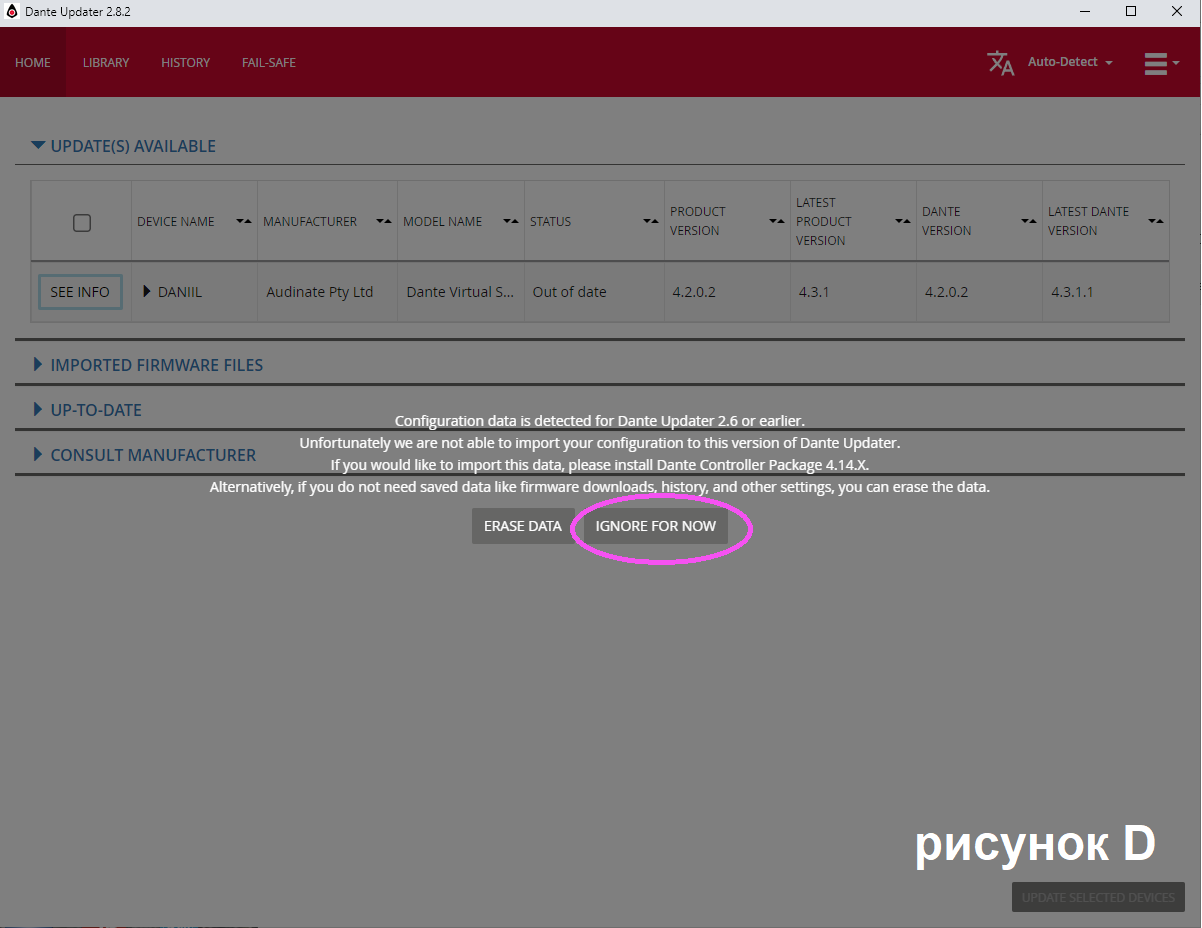

При повторном запуске Dante Updater может появиться уведомление с выбором: стереть данные настроек и загруженные прошивки - Erase data или пропустить и оставить всё как было - Ignore for now.
Для продолжения работы рекомендуется выбрать Ignore for now, чтобы сохранить загруженные ранее прошивки и настройки программы (рисунок D).

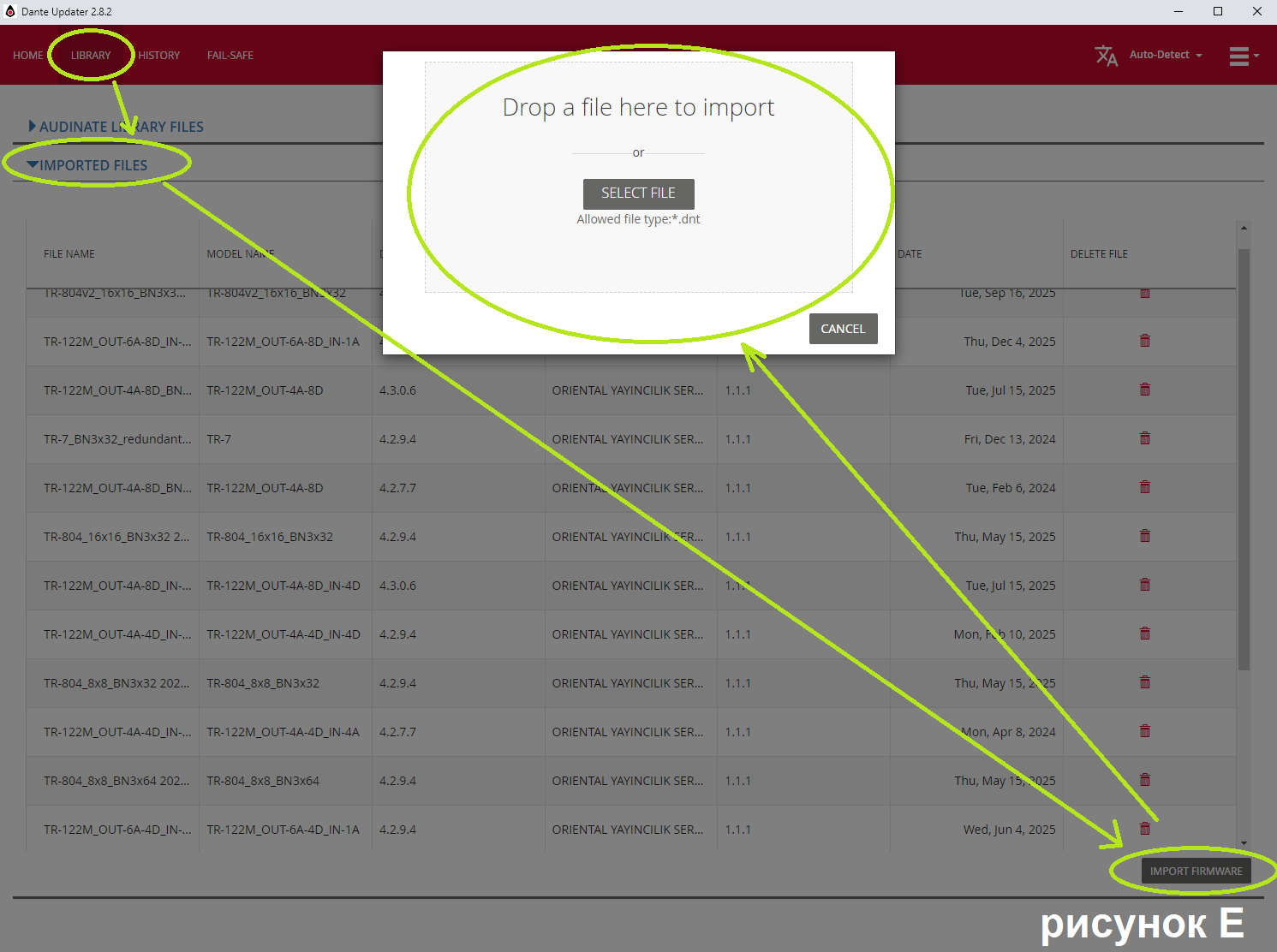

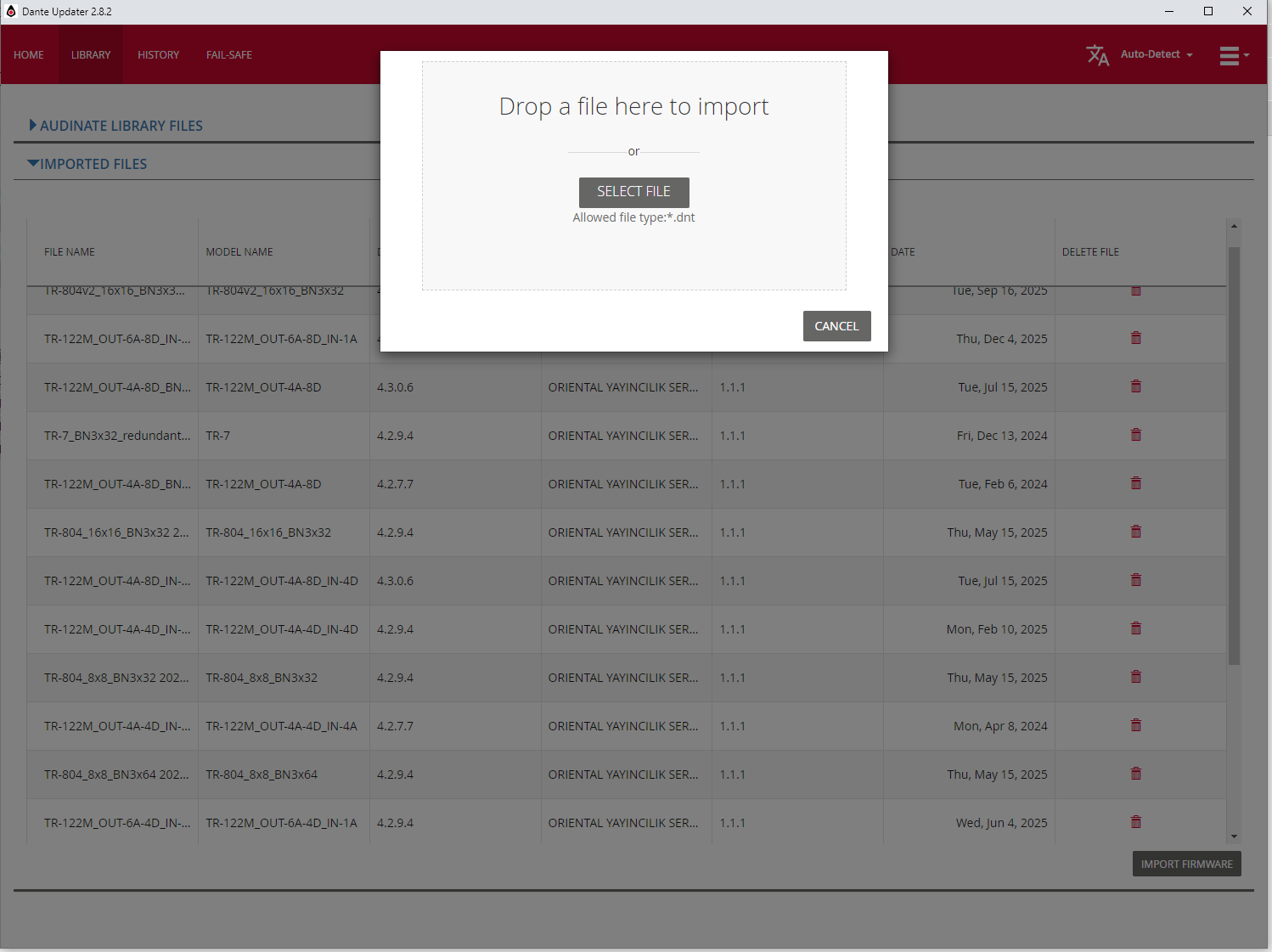

- После установки настроек нужно добавить файлы прошивок в Dante Updater:
перейти на вкладку Library в шапке окна > раскрыть строку Imported Files > нажать кнопку Import Firmware (рисунок E);

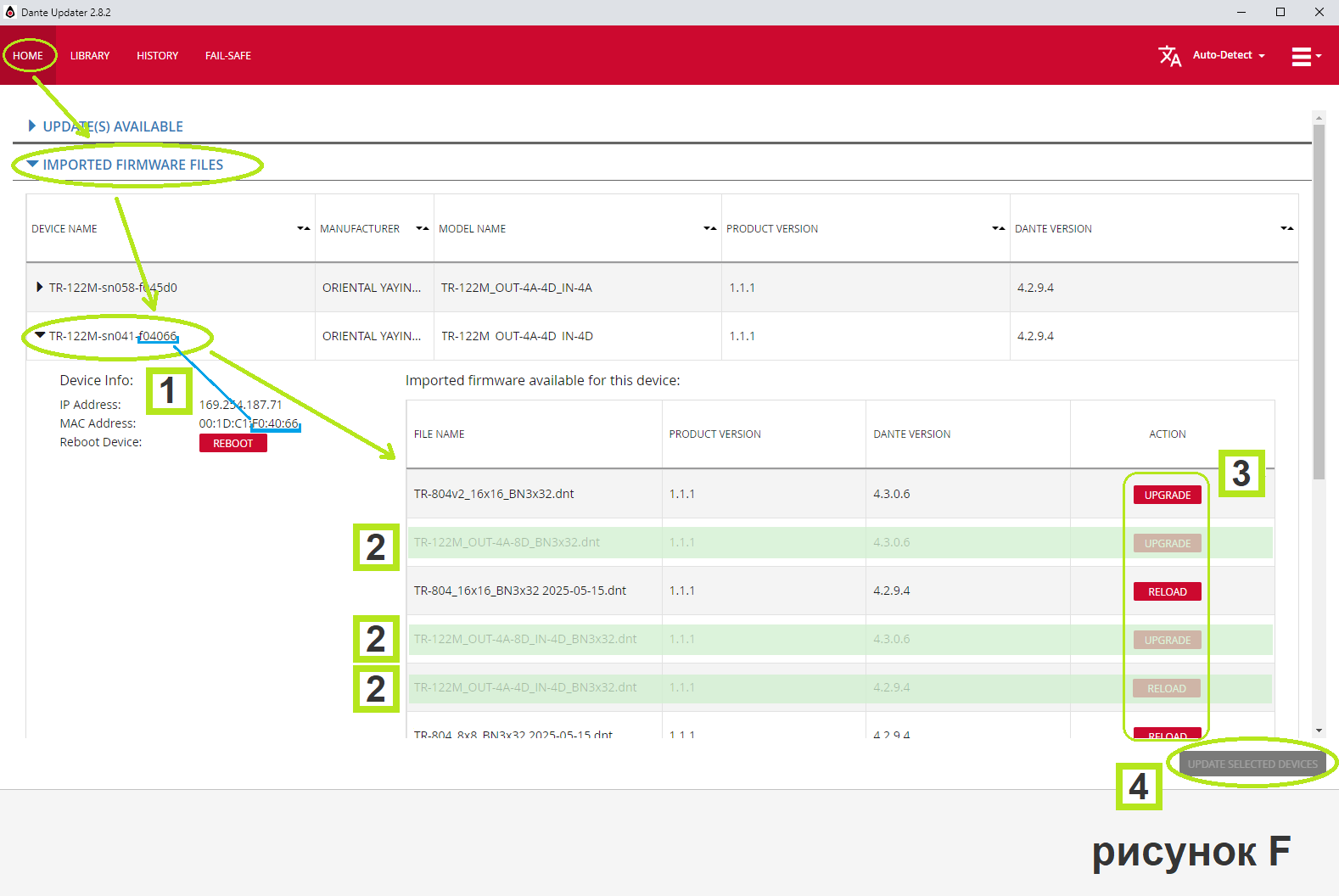

- После загрузки файлов можно устанавливать прошивку (рисунок F):
> перейти на вкладку Home > раскрыть строку Imported Firmware Files > выбрать из списка модуль для прошивки по МАС-адресу (рисунок F, [1]);
Узнать МАС-адрес и количество каналов можно по наклейке на модуле (подробнее в разделе под спойлером в начале страницы Где узнать тип модуля BROOKLYN).
> при выборе модуля откроется окно со списком доступных прошивок > выбрать подходящую по количеству каналов модуля;
На рисунке F под цифрой [2] отмечены доступные прошивки для блока ТР-122М. Чтобы выбрать подходящую для конкретного модуля, см. таблицу выше в разделе Установочные файлы.
> нажать кнопку Upgrade или Reload (рисунок F, [1]);
Название кнопки значения не имеет. Версия Dante Version может незначительно отличаться у разных прошивок в связи с тем, что они создавались в разное время.
> принять все предупреждения и подтвердить запуск перепрошивки по кнопке Update selected devices (рисунок F, [4]).
- Установка прошивки длится 1-2 минуты и отражается в прогресс-баре.
Важно: прерывание работы ПО, отключение питания в процессе установки обновления может привести к поломке модуля.
- По окончании прошивки нужно перезагрузить модуль:

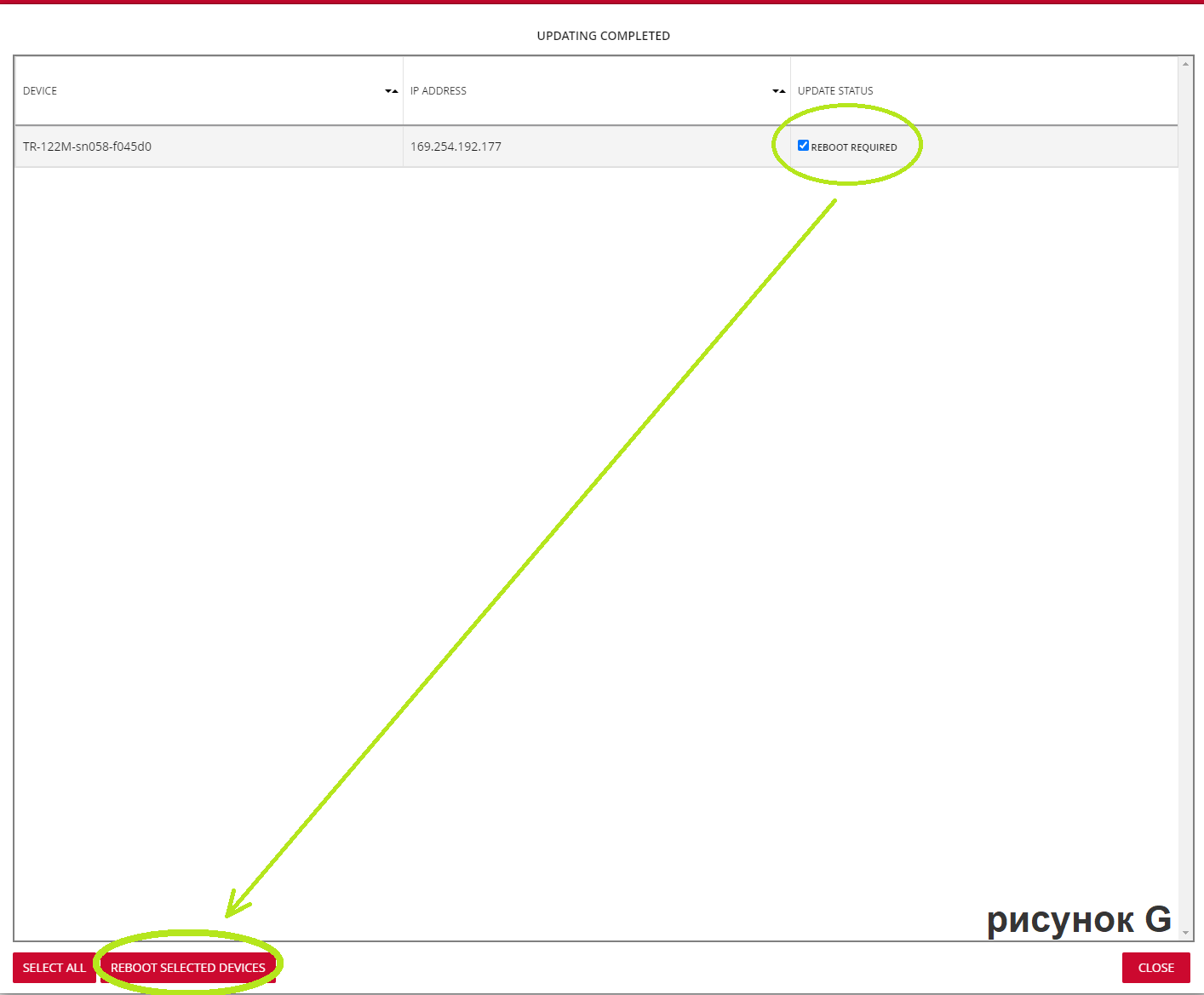

> в Dante Updater в окне Updating completed (рисунок G);
- После перезагрузки нужно проверить настройки модуля в Dante Controller:
> во вкладке Routing дважды кликнуть по имени блока > окно Device view с настройками модуля;

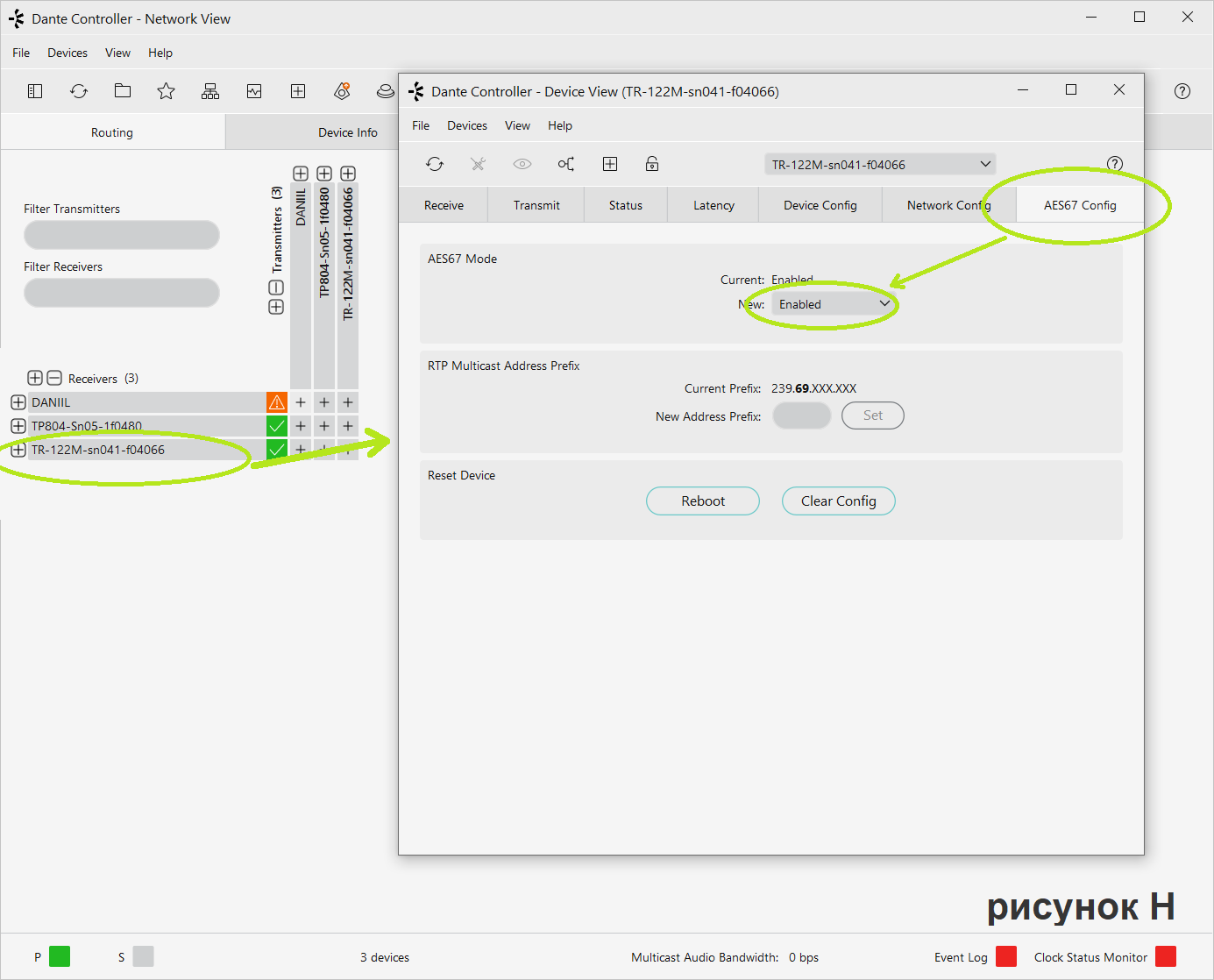

> вкладка AES67 > раздел AES67 Mode > настройка Enabled (рисунок H);

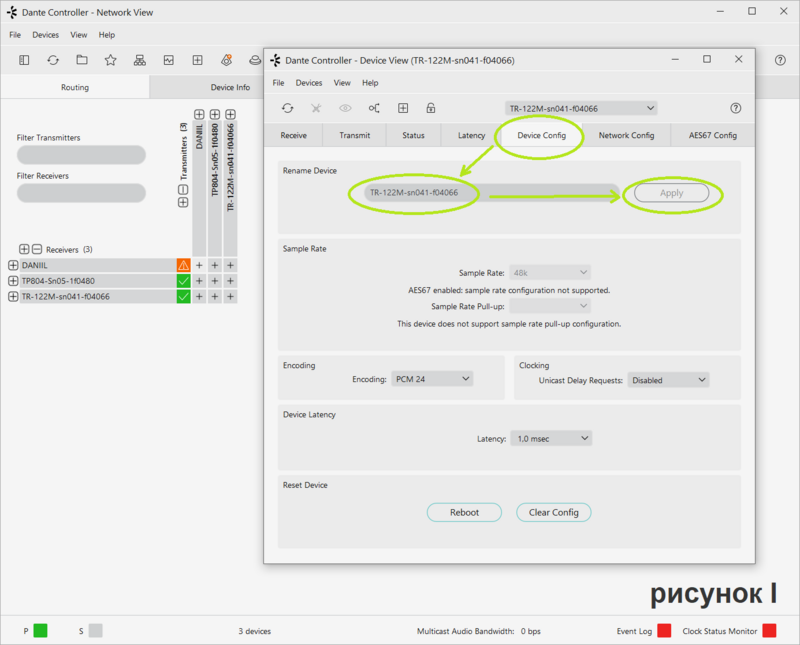

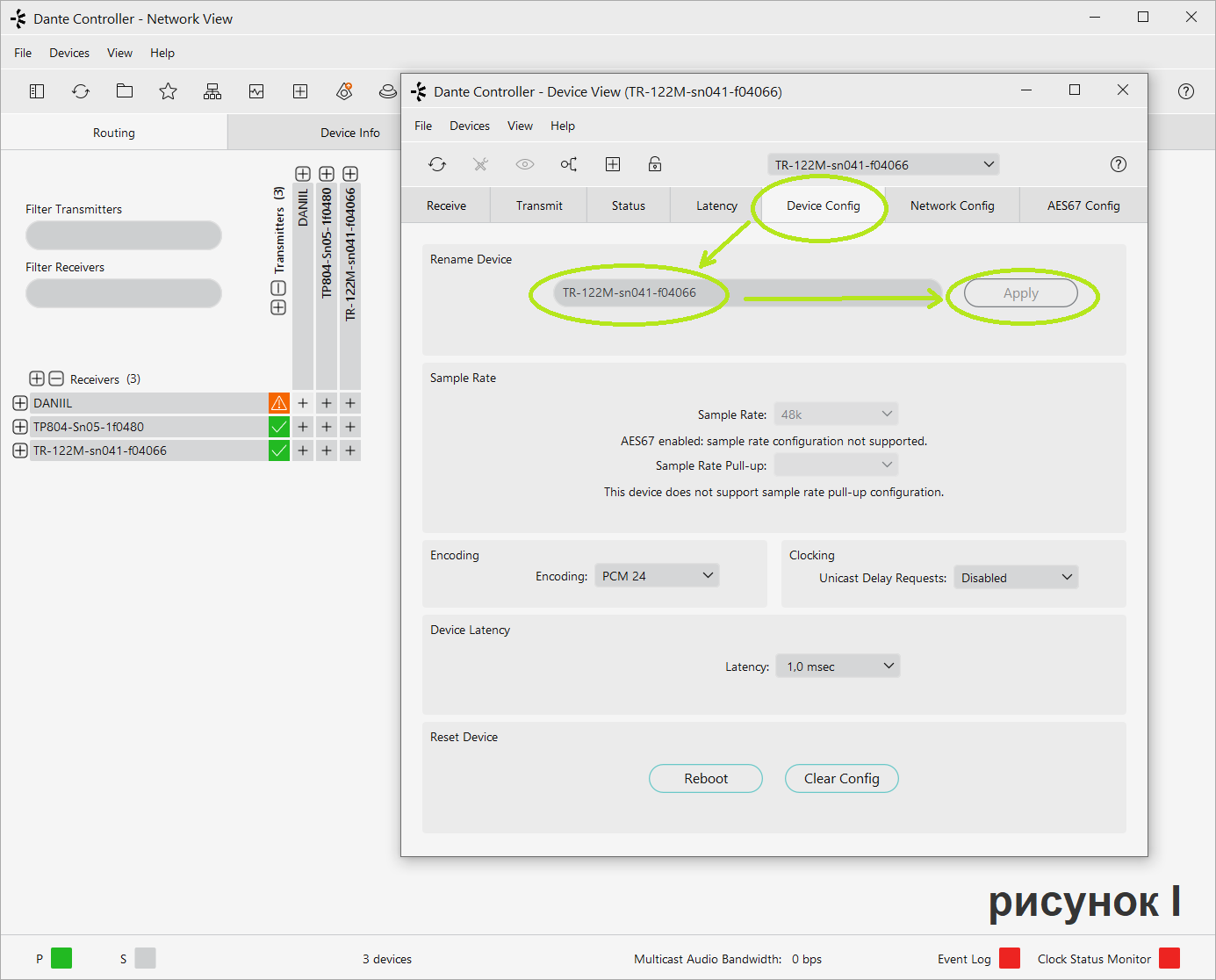

> вкладка Device Config > раздел RenameDevice - установить требуемое имя в сети Dante (рисунок I);

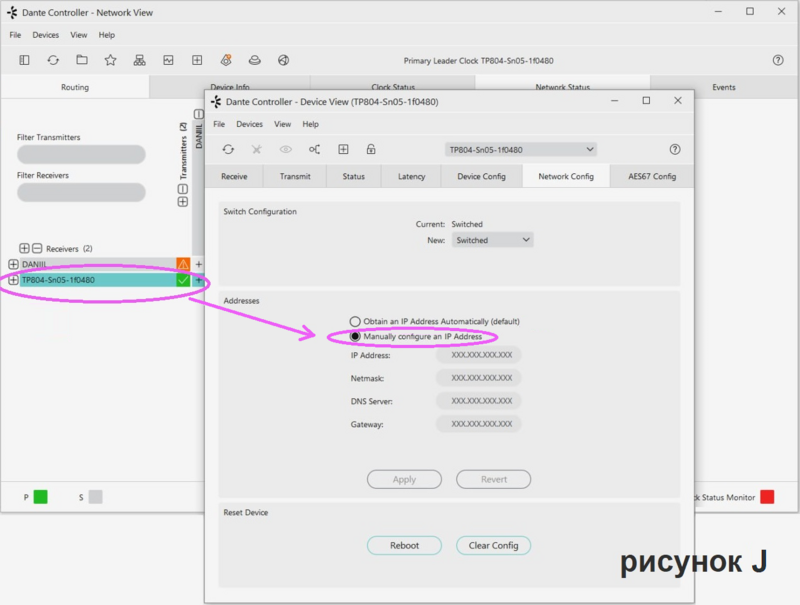

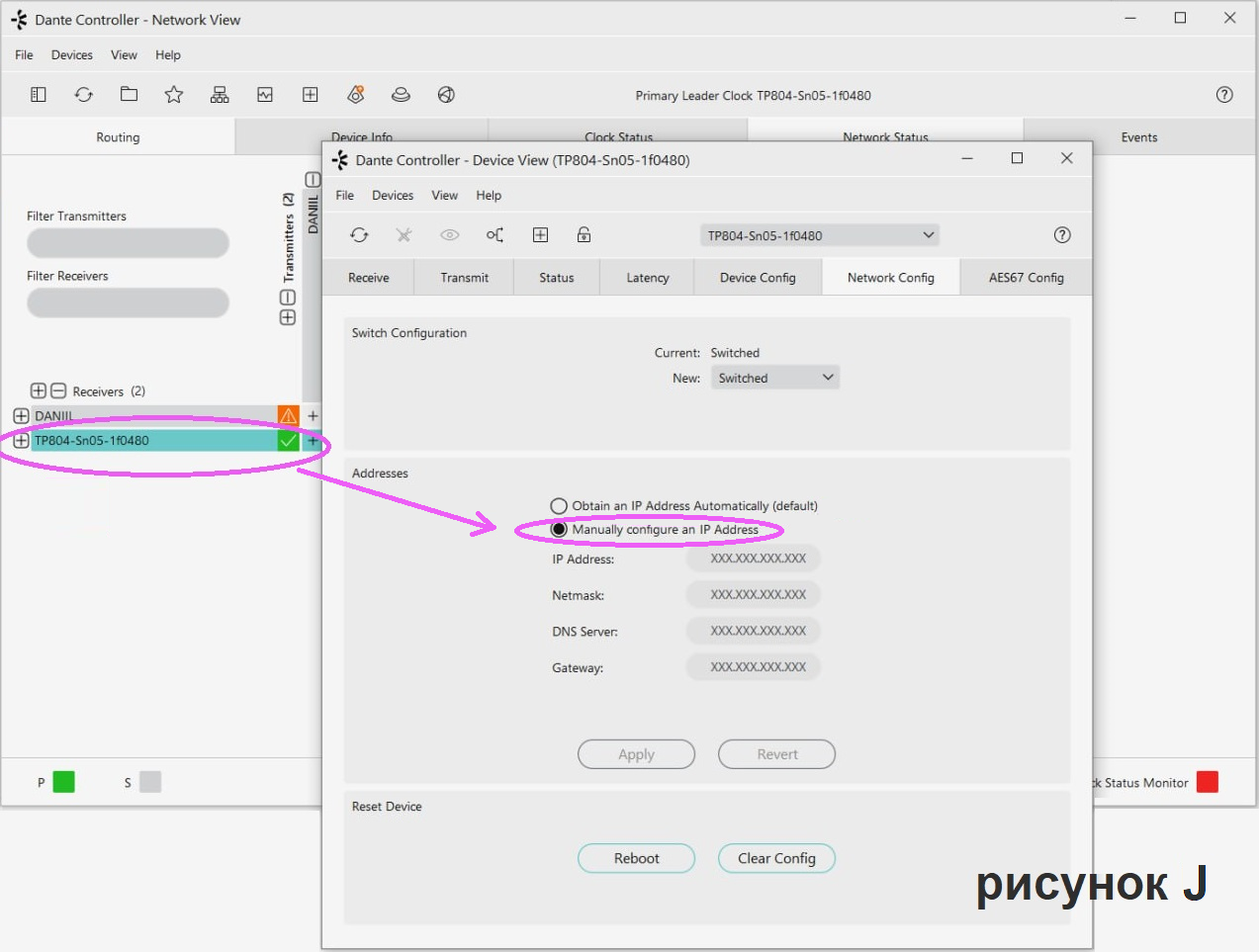

> вкладка Network Config > поменять IP обратно на статический - отметить Manually configure an IP Address (рисунок J)
По окончании настройки нужно перезагрузить модуль, отключив и включив питание блока. Готово!
Важно: Остановка приложения synapse-device в блоке ТР-804, выполняемая в том числе при обновлении прошивки блока, отключает модуль Бруклин.
Для восстановления работоспособности требуется перезагрузка ТР-804.
