Канал ретрансляции

Назначение


Модуль Канал ретрансляции (DSM-035) позволяет создать канал ретрансляции, настроить его параметры, а также выбрать устройства для приема и воспроизведения ретранслируемого сигнала. Модуль позволяет настроить коммутацию с регулируемой задержкой. Задержку сигнала удобно использовать на региональных ретранслирующих радиостанциях: когда в определенное время приходит сигнал с центральной станции, коммутация происходит по истечению интервала задержки, который равен разнице времени в регионах.

Интерфейс


Модуль Канал ретрансляции представлен двумя окнами: Настройка каналов ретрансляции и Параметры канала ретрансляции.

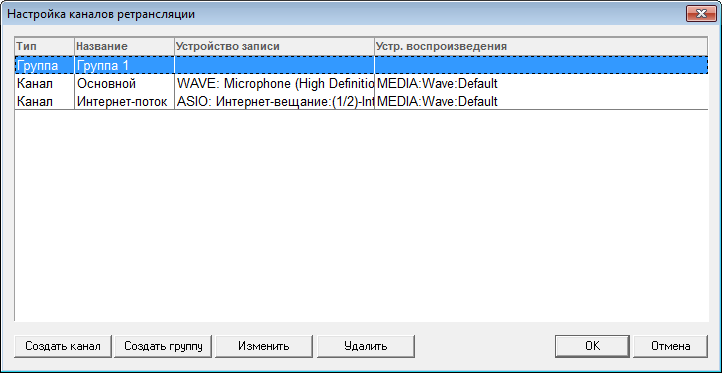

Окно Настройка каналов ретрансляции


Окно Настройка каналов ретрансляции доступно из главного меню: Сервис\Аппаратное обеспечение\Каналы ретрансляции.
Это же окно можно открыть, нажав кнопку рядом с выпадающим списком выбора канала ретрансляции в окне настройки конкретного плеера.


Здесь представлен список созданных каналов ретрансляции, содержащий следующие столбцы:

  • Название канала ретрансляции;
  • Устройство записи;
  • Устройство воспроизведения;

В нижней части окна расположены кнопки:

  • Создать канал позволяет создать новый канал ретрансляции. Открывает окно Параметры канала ретрансляции.
  • Создать группу позволяет объединить каналы ретрансляции в группу. Открывает окно Свойства группы.
  • Изменить позволяет изменить параметры существующего канала ретрансляции или группы каналов. Открывает, соответственно, окно Параметры канала ретрансляции или Свойства группы.
  • Удалить позволяет удалить канал ретрансляции, не входящий в группу.

Для сохранения изменений нажмите кнопку OK. Если изменения сохранять не надо, нажмите кнопку Отмена.

Окно Параметры канала ретрансляции


  • Название — пользовательское наименование канала ретрансляции (обязательно для заполнения);
  • Устройство записи — в раскрывающемся списке можно выбрать устройство записи;
  • Устройство воспроизведения — в раскрывающемся списке можно выбрать устройство воспроизведения;
  • Держать устройства воспроизведения открытыми — необходимо выбрать эту опцию, если используются звуковые карты, у которых аппаратное прохождение звукового сигнала от входа к выходу карты возможно, только если программно открыто соответствующее устройство воспроизведения.
  • Программная передача данных — необходимо выбрать данный пункт, если звуковые карты не обеспечивают прохождение сигнала от входа к выходу и будет использоваться запись с одной карты на другую. Программная передача данных позволяет программно записать сигнал со входа в буфер, из которого он затем будет воспроизводиться на указанном устройстве. Такая технология применима для работы со всеми звуковыми картами. Однако она вносит задержку в сигнал и требует большей производительности и стабильности работы компьютера, так как данные «переносятся» со входа на выход звуковой карты программно, а глубина буферизации очень небольшая. В этом случае устройства записи и воспроизведения должны быть синхронизированы.

При аппаратной передаче данных может использоваться драйвер ASIO (Подробнее о настройке ASIO на странице "Звуковые_карты") или стандартный WAVE-драйвер. В последнем случае для регулировки уровня используется стандартный микшер Microsoft Windows и необходимо связать устройство записи с регулятором. Подробнее см. Настройка_параметров_коммутации_(микширования)

Буферизация при программной передаче данных (ms) — буферизация для программной передачи данных (в миллисекундах). Позволяет оптимизировать процесс записи данных о сигнале в буфер и получения этих данных из буфера принимающей звуковой картой. Это необходимо, так как тактовая частота отдающей звуковой карты не совпадает с тактовой частотой принимающей звуковой карты, если они не были синхронизированы. Буферизация настраивается тремя параметрами:

  • Мин. — минимальная буферизация. По умолчанию — 200 мс. Когда буфер наполнится до указанного здесь значения, принимающая звуковая карта может получить данные о сигнале и начать его воспроизводить.
  • Нормальная — нормальная буферизация. По умолчанию — 600 мс. Оптимальный размер буфера для получения данных о сигнале принимающей звуковой картой.
  • Макс. — максимальная буферизация. По умолчанию — 1000 мс. Если при наполнении буфера будет превышено данное значение, то наполненность буфера опустится до значения "нормальной буферизации" (по умолчанию, 600 мс), так как принимающая звуковая карта не способна принимать больший объем данных.
    Примечание: Если при использовании интернет-потока в качестве основного канала ретрансляции наблюдаются подрывы вещания и в логе присутствует запись "Retr chan buffer overflow", следует изменить значения буферизации при программной передаче данных в большую сторону. Следует увеличить значение в поле Макс. и Нормальная, что позволит приложению избежать подрывов, связанных с качеством интернета (значения подбираются индивидуально).

Задержка сигнала необходима в случаях, когда ретрансляцию нужно провести с задержкой по времени (например, при разнице в часовых поясах). В этом случае данные ретрансляции сначала будут временно сохранены на компьютере, а затем воспроизведены спустя заданное время.

  • Каталог хранения временных данных — здесь указывается путь к каталогу, в котором будут сохраняться данные ретрансляции.
  • Задержка сигнала (чч:мм) — здесь задается время (часы и минуты), спустя которое с начала трансляции сигнала головной станцией, начнется ретрансляция.

Использовать для мониторинга в редакторе — при подключении этой опции в звуковом редакторе ТРЕК 2 можно прослушать ретранслируемый сигнал.

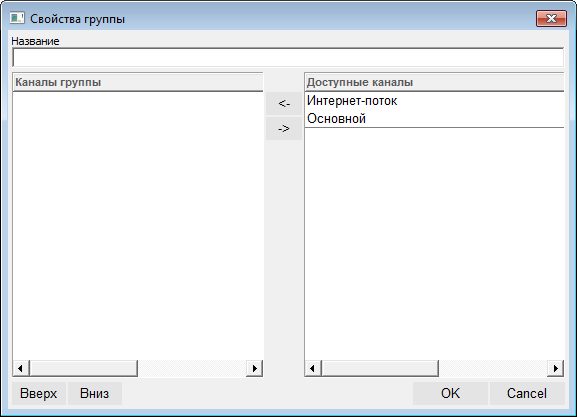

Окно Свойства группы


Окно открывается кнопкой Создать группу, а также кнопкой Изменить выбранную группу в окне Настройка каналов ретрансляции .


Здесь можно объединить существующие каналы ретрансляции в группу, задав их приоритет.

В поле Название вводится любое пользовательское наименование группы. Это поле обязательно для заполнения.

Ниже располагаются два списка:

  • Каналы группы — перечень каналов ретрансляции, которые входят в группу.
  • Доступные каналы — перечень существующих каналов ретрансляции. Любой канал можно добавить в группу, даже если он уже входит в состав другой группы.

Добавить и удалить канал из группы можно с помощью кнопок:
— добавить канал ретрансляции в группу.
— удалить канал ретрансляции из группы.

Ниже расположены кнопки, позволяющие перемещать каналы в списке:

  • Вверх — переместить канал ретрансляции выше.
  • Вниз — переместить канал ретрансляции ниже.

Таким образом задается приоритет: чем выше в списке Каналы группы расположен канал, тем выше его приоритет. Плеер ретрансляции начнет воспроизводить первый в списке канал. Если этот сигнал пропадет, то плеер переключится на второй в списке канал ретрансляции. После восстановления сигнала в первом по списку канале ретрансляции, плеер снова переключится на него. Время, спустя которое произойдет переход с одного канала ретрансляции на другой, а также порог значения уровня сигнала задаются в разделе Установки резервного плеера окна Свойства плеера ретрансляции.
