Как можно сделать метки DTMF

Введение


Самым надежным способом распознавания метки является способ противофазного исключения. В этом случае распознающее устройство сначала переворачивает фазу одного из каналов стереосигнала, затем сводит каналы в моно и только потом распознает там DTMF. Соответственно, и метки должны быть подготовлены с учетом этого метода.

Пример создания меток


1. Сначала делаем сами метки (все примеры будут приводится с использованием продуктов от Sonic Foundry (Sony)). Как правило, для DTMF используют четыре цифры и часто берут для них частоту самой станции, чтобы не забывать. В случае детского радио это были бы: 9680 для начала декрошажа (для влета), и наоборот 0869 для вылета. Создадим по умолчанию, например, метку влета.

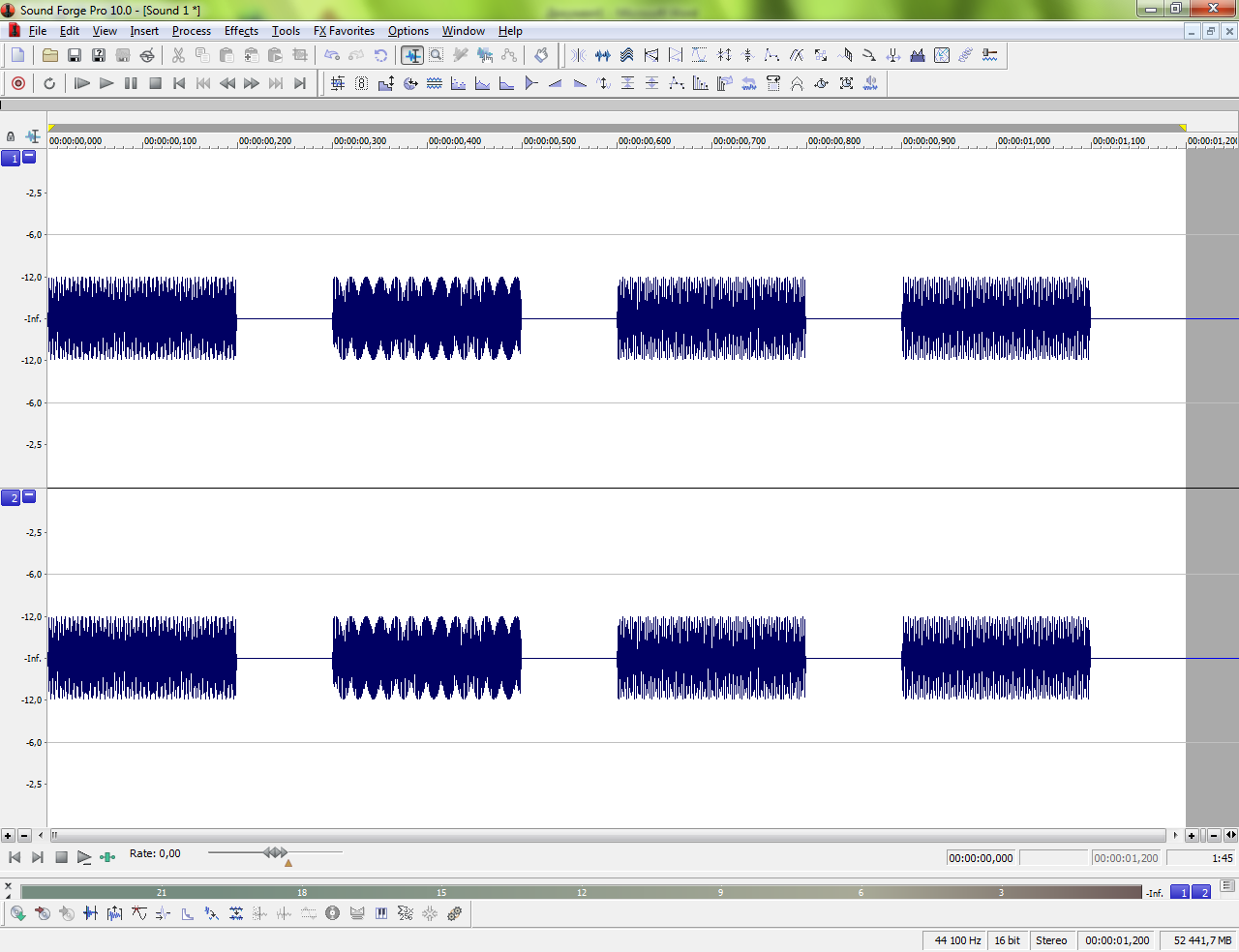

На изображении видны используемые обычно параметры: длительность меток и пауз между ними.

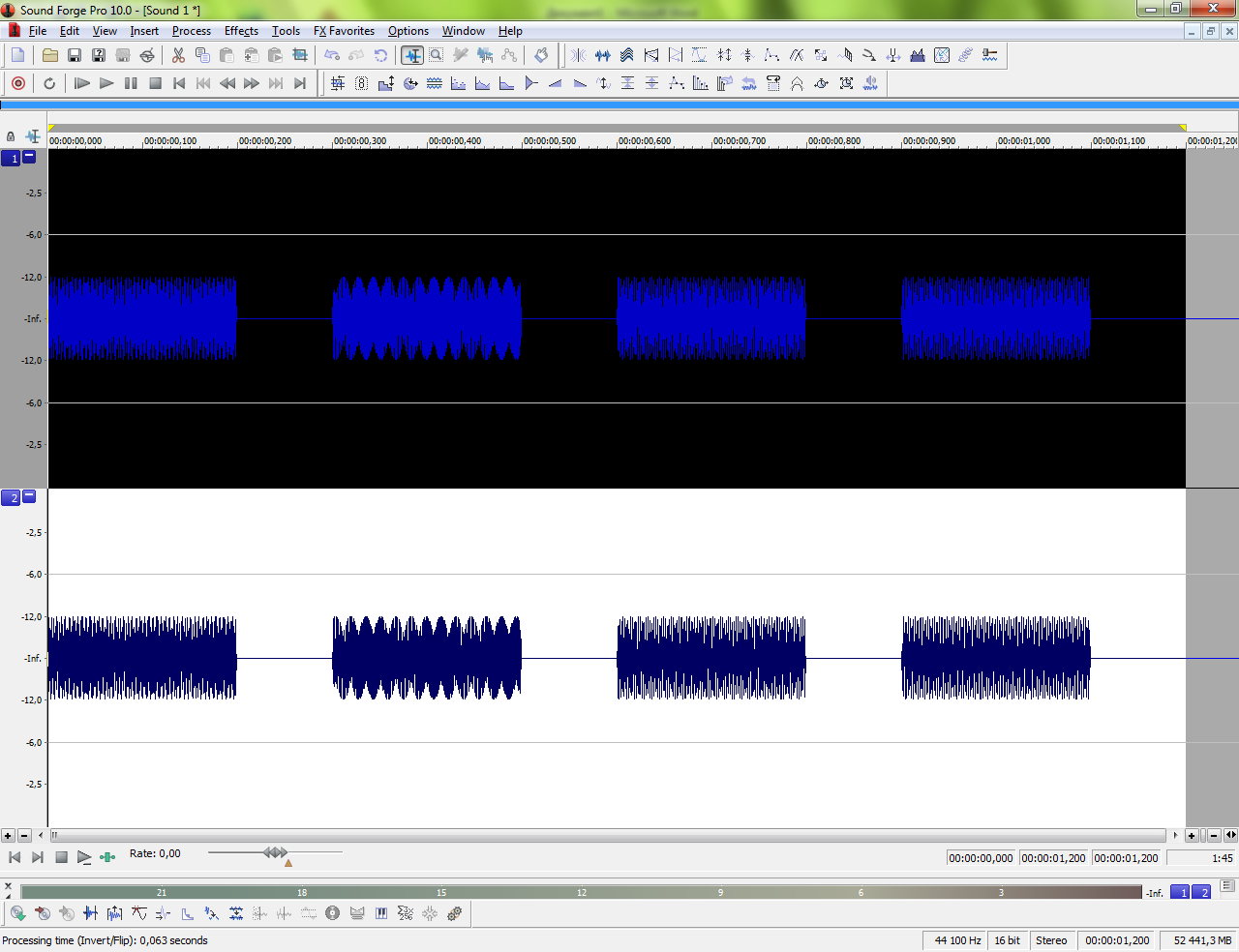

После этого необходимо перевернуть фазу в одном из каналов.


Метка готова, можно ее сохранять.

2. Далее собираем сам элемент в мультитрекере. На одном канале у нас находится метка, на другом сам элемент. Сначала надо позиционировать метку относительно элемента так, чтобы окончание ее пришлось на предполагаемую метку микса (start next) элемента согласно устройству декрошажа плюс 30 миллисекунд (обычное время старта звуковых карт)(Например, мы делаем вылет, runtime которого внутри декрошажа должен быть 5 секунд).


После этого, нужно превратить участок элемента под DTMF в моносовместимый. В "Вегасе" это делается просто. Вырезается нужный кусок и превращается в "моно" сведением каналов.


Потом этот "монокусок" микшируется с соседними стереоучастками для плавности, чтобы переход в моно и обратно не резал слух.


Все, элемент можно рендерить. Получаем такой итог.


Теперь, если мы для проверки вместо распознающего устройства или программы перевернем фазу одного из каналов и сведем получившееся в моно, то увидим, как просто прибору будет распознать метку.


> Примечание. Для региона делается точно такой же вылет, но без меток. В точке микса, если все настроено верно, в регионе люди будут слышать начало от влета с метками, а "хвостик" – от влета без меток.
